Transformateur À Sec Winding

Type de bobinage: Double bobinage

Matériau de l'enroulement: Aluminium/Cuivre

Capacité nominale: 50 kVA à 6300 kVA

Haute tension: 10 kV/11 kV/20 kV/33 kV/35 kV

Basse tension: 0,4 kV/3 kV/6 kV ou sur demande

Portée des coups: ± 2 × 2,5%/± 5%

Tension d'impédance: 4%/6%/7%/8%

Pertes vides: sur demande

Pertes en cargaison: sur demande

Courant de vide: sur demande

Fréquence: 50 Hz et 60 Hz

Groupe de connexion: Yyn0 et Dyn11

Méthode de refroidissement: AN/AF

Niveau d'isolation: F/H

Sécurité incendie: F1

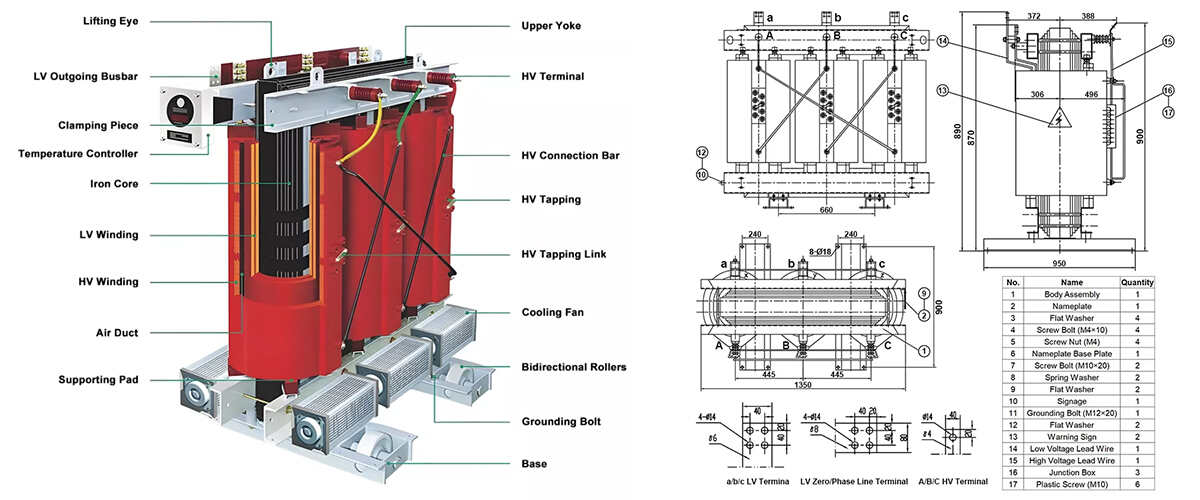

Le modèle:

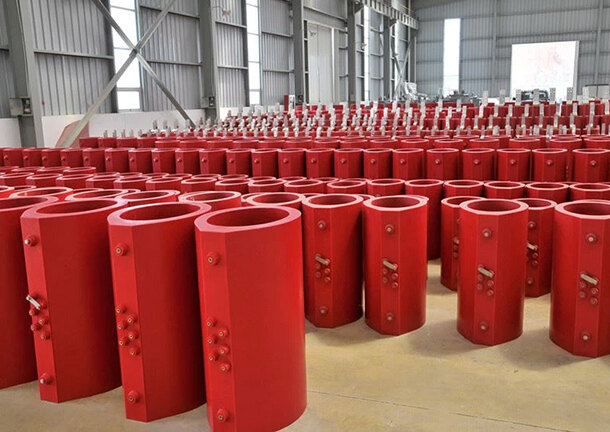

Transformateur Coil

En tant que fabricant leader en Chine, nous nous spécialisons dans la fourniture de bobines de résine moulée de haute qualité pour haute tension (AT) et basse tension (BT), conducteurs revêtus d'époxy et enroulements de transformateur isolés comme pièces de rechange pour les usines d'assemblage de transformateurs dans le monde entier. Nos produits comprennent des enroulements en cuivre et en aluminium revêtus de résine, des bobines de transformateur moulées sous vide, des ensembles d'enroulement toroïde et des composants de noyau de transformateur fabriqués avec précision, tous conçus pour répondre aux normes internationales. Ces composants assurent une excellente compatibilité, durabilité et performance dans diverses applications de transformateurs de type sec.

Nous sommes fiers de fournir des solutions rentables et fiables, y compris des conducteurs encapsulés en résine, des enroulements de noyau de transformateur et des composants de transformateur à faible perte, adaptés aux besoins des opérations d'assemblage de transformateurs dans diverses industries. Contactez-nous pour des composants de bobinage électrique fabriqués avec précision, des enroulements AT et BT encapsulés et un service fiable pour assurer le succès de votre entreprise.

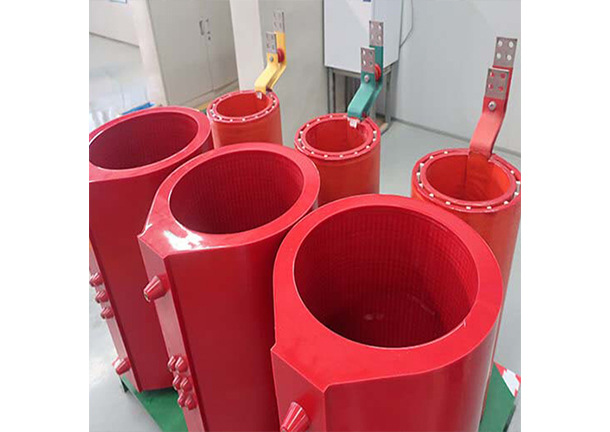

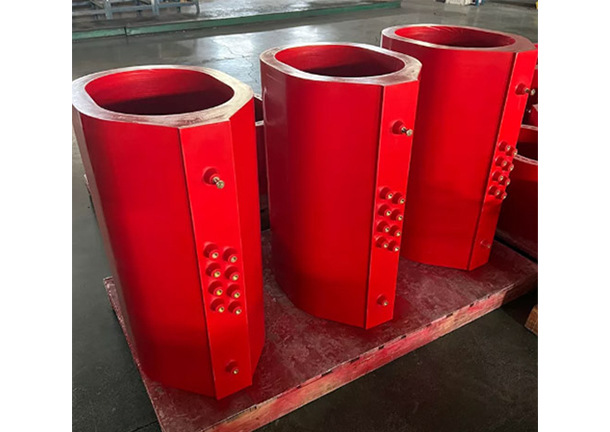

La bobine à haute tension est sous vide fondue avec de la résine époxy remplie de matériaux de remplissage, ce qui lui confère une faible décharge partielle et une résistance électrique élevée. Les parois intérieures et extérieures de l'enroulement sont renforcées par des plaques de fibre de verre, ce qui augmente la résistance mécanique de la bobine et améliore la capacité du transformateur à résister à des courts-circuits soudains.

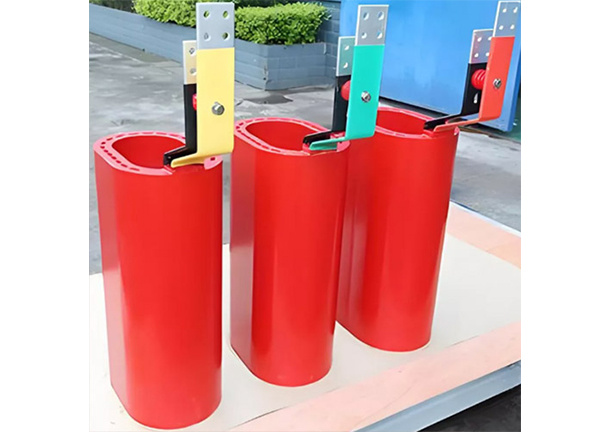

La bobine basse tension adopte une structure de feuille, qui résout le problème de l'angle de spirale axiale en utilisant l'enroulement de fil, qui équilibre l'ampérage. En outre, la bobine intègre un conduit d'air de refroidissement axial, ce qui améliore la capacité de dissipation de la chaleur. Entre les couches d'enroulement, un tissu est pré-imprégné de résine époxy DMD, ce qui permet une solidification complète.

Capacity range: from 50 kVA to 6300 kVA to meet various power needs.

Niveaux de tension:

Primaire: 6 kV, 10 kV, 11 kV, 20 kV, 33 kV, 35 kV.

Secondaire: 0,4 kV, 3 kV, 6 kV ou personnalisé au besoin.
