Cellule AC Amovible Blindée KYN28 - 24 (Z)

Cellule de distribution CA amovible blindée KYN28 - 24 (Z)

La cellule de distribution métallique AC mobile blindée de la série KYN28 - 24 (Z)(ci-après dénommée "cellule") est un dispositif de distribution d'énergie complet pour les systèmes à bus unique et la section à bus unique de 20 kV AC triphasé, 50 (60) Hz. Il est principalement utilisé dans les centrales électriques, la transmission d'énergie des petits et moyens générateurs, la distribution d'énergie dans les entreprises industrielles et minières, la réception et la transmission d'énergie dans les sous-stations secondaires des systèmes électriques, ainsi que dans le démarrage de grands moteurs à haute tension, etc. mettre en œuvre le contrôle, la protection et la surveillance.

Le panneau de commande est doté de la fonction de verrouillage « cinq préventions » qui empêche le disjoncteur d'être poussé ou tiré sous charge, d'ouvrir ou de fermer accidentellement, de fermer l'interrupteur de masse lorsqu 'il est fermé, d'entrer accidentellement dans le compartiment sous tension et de s'ouvrir accidentellement lorsque l'alimentation est branchée. En fait, c'est un dispositif de distribution d'énergie avec des performances supérieures. Le produit est conforme aux normes GB3906, GB/T11022, IEC60298 et autres. CEI 62271 - 202: Tableaux de commande et équipements de commande à haute tension-Partie 202: postes préfabriqués AT/BT

Carte de distribution AC blindée amovible KYN28 - 24 (Z)

a Température ambiante: -15 ° C à +40 ° C;

b Altitude: ≤ 1000 m; C Humidité relative: journalière ≤ 95%, mensuelle ≤ 90%;
Intensité sismique: ≤ 8 ° C;

Le site d'installation doit être exempt d'incendie, de risque d'explosion, de contamination grave, de corrosion chimique ou de vibrations intenses.

Note: Si votre produit est utilisé en dehors des conditions mentionnées, veuillez nous contacter.

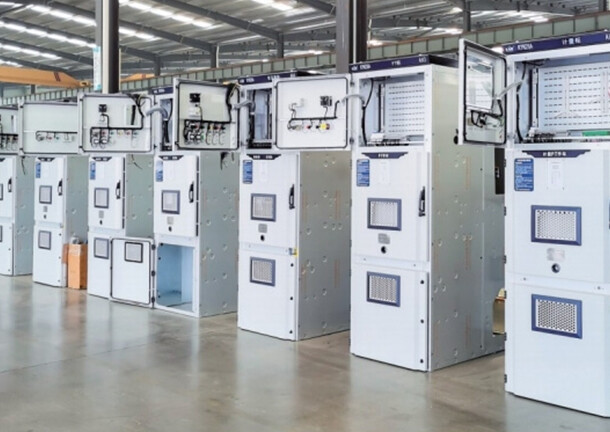

Cellule AC amovible blindée KYN28 - 24 (Z)

1. Cellule de 24 kV avec volume compact

La structure de ce produit est similaire à celle de la cellule moyenne tension de 12 kV. Elle est applicable aux systèmes de 20 kV et ne nécessite pas d'isolation composée ou de séparateur de phase, offrant d'excellentes performances d'isolation.

2. Structure sûre et installation flexible

Ce panneau électrique est composé de deux parties: le corps de l'armoire et la partie amovible intermédiaire (c'est-à-dire le chariot à main). Le corps du placard est divisé en quatre compartiments séparés. Le degré de protection du boîtier est IP4X, et il est IP2X lorsque les portes du compartiment et de la chambre de commutation sont ouvertes. Il comprend des lignes aériennes d'entrée et de sortie, des lignes d'entrée et de sortie de câbles et d'autres schémas fonctionnels. Il peut devenir une unité de distribution d'énergie avec différents schémas et formes après permutation et combinaison. Ce panneau électrique peut être installé, nettoyé et entretenu de l'avant, de sorte qu 'il peut être disposé en duplex, jumelé ou contre le mur, ce qui améliore non seulement sa sécurité et sa flexibilité, mais réduit également l'espace au sol.

3.Capacité à résister aux impulsions de foudre

4. Plusieurs chariots à main, opération commode

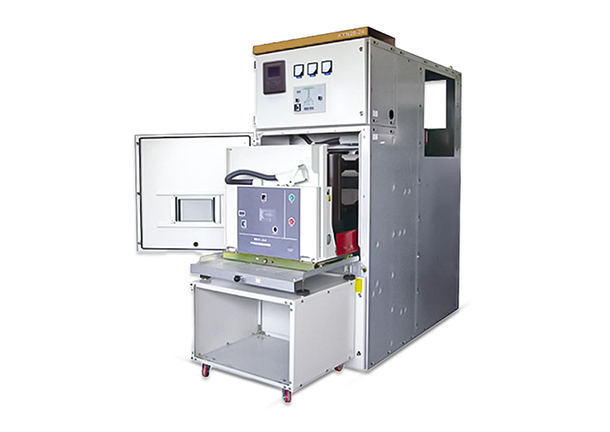

Le cadre du chariot à main est fait d'une plaque d'acier mince et assemblé après avoir été traité par une machine CNC. Le chariot est isolé avec l'armoire, et le verrouillage mécanique est sûr, fiable et flexible. Selon la même fonction, le chariot à main peut être divisé en chariot de disjoncteur, chariot de transformateur de tension et chariot d'isolation, avec les mêmes spécifications que le chariot, qui peut être remplacé. Le chariot à main a une position de déconnexion, une position de test et une position de travail sur le corps de l'armoire, et chaque position a un dispositif de positionnement pour assurer la fiabilité du verrouillage. Il doit être utilisé conformément à la procédure anti-dysfonctionnement de verrouillage. Tous les types de chariots à main peuvent être retirés et retirés par une vis.

L'opération est simple et flexible pour les opérateurs. Lorsqu 'il est nécessaire de retirer l'armoire manuellement, un chariot de transfert spécial peut être utilisé pour l'enlever confortablement pour diverses inspections et entretien; il est de type intermédiaire, de petite taille, ce qui facilite l'inspection et l'entretien.

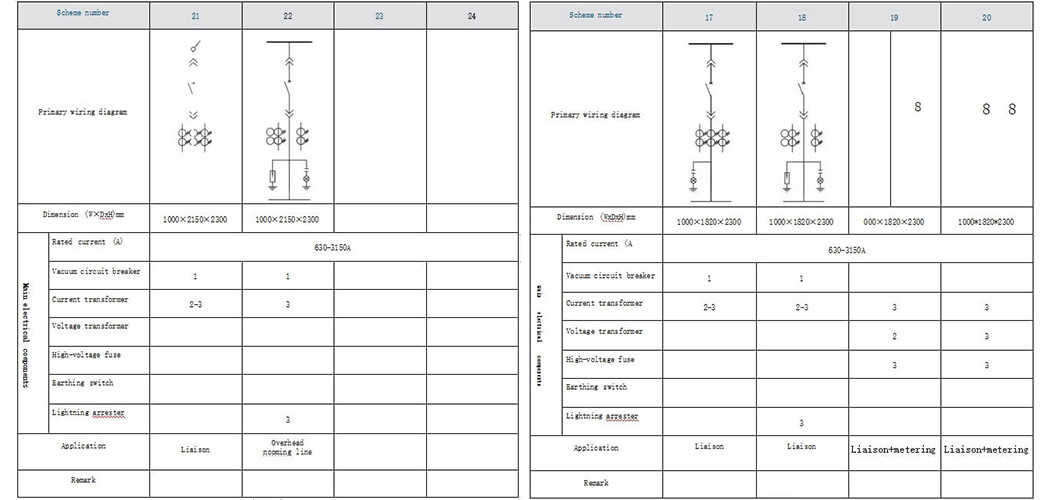

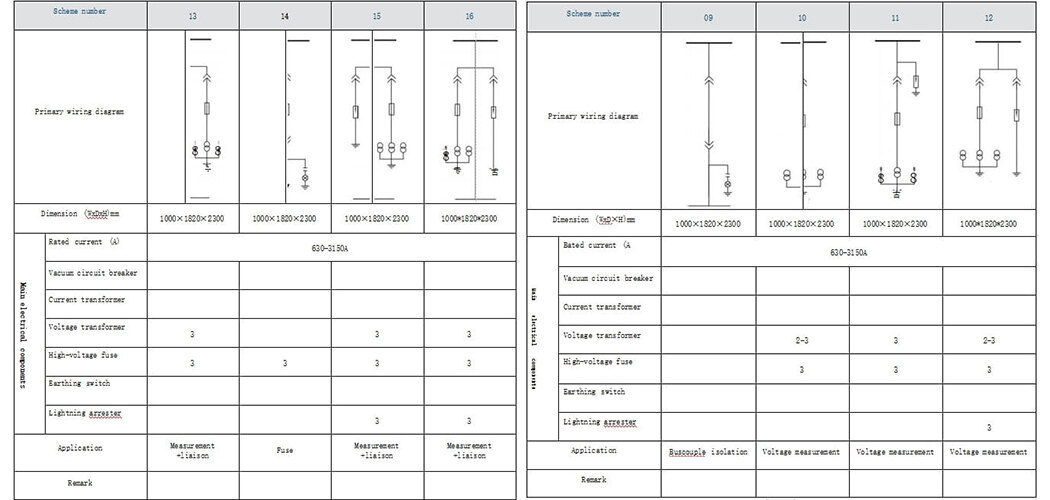

Schéma du circuit principal

Description Du Type
