Cellules Basse Tension Amovibles GCS

Cellule basse tension amovible GCS

La cellule amovible basse tension GCS (ci-après dénommée le dispositif) a été développée par le département mécanique de l'État d'origine et le groupe de conception conjointe du département de l'énergie, conformément aux exigences du département compétent de l'industrie, de nombreux utilisateurs électriques et de l'unité de conception. Il répond aux conditions nationales, a un indice élevé de performance technique, s'adapte aux exigences du développement du marché de l'électricité et peut concurrencer les produits importés disponibles.

Le dispositif est applicable aux systèmes de distribution dans les centrales électriques, les industries pétrolières, chimiques, métallurgiques, textiles et de construction de grande hauteur, entre autres. Dans les environnements à haute automaticité et nécessitant une intégration informatique, tels que les centrales électriques à grande échelle et les systèmes de l'industrie pétrochimique, il s'agit d'un dispositif de distribution basse tension complet utilisé dans les systèmes de production et d'alimentation électriques avec courant alternatif triphasé 50 (60) Hz, tension de fonctionnement nominale de 380 V et courant nominal de distribution de 4000 A ou inférieur, Contrôle moteur central et compensation de puissance réactive. L'appareil est conforme aux normes IEC 439 - 1 et GB 7251.1. IEC 61439 - 1:2011 Appareillages de commutation et de commande basse tension-Partie 1: Règles générales

GCS basse tension appareillage détachable

+ La structure principale est en acier profilé 8MF. Les deux côtés de l'acier profilé sont perforés par des trous de montage de φ 9,2 mm avec un module de 20 mm et 100 mm, respectivement. L'installation interne est flexible et simple.

+ Deux types de conception de structure de montage pour la structure principale: structure de montage complète et structure de soudage partielle (cadre latéral et barre transversale), au choix de l'utilisateur.

+ Chaque compartiment fonctionnel de l'appareil est isolé. Il se compose de trois parties: compartiments d'unités fonctionnelles, compartiments de barres collectrices et compartiments de câbles. Chacun a une fonction relativement indépendante.

+ La barre collectrice horizontale est disposée horizontalement à l'arrière de l'armoire pour augmenter sa résistance aux forces électrodynamiques. C'est la mesure de base pour obtenir une résistance élevée aux courts-circuits.

+ La conception du compartiment à câbles facilite l'entrée et la sortie des câbles par le haut et le bas.

GCS appareil de distribution amovible basse tension

a L'altitude au-dessus du niveau de la mer ne doit pas dépasser 2000 m;

b La pente d'installation ne doit pas dépasser 5 °;

c Température ambiante: -5 ° C à +40 ° C et la température moyenne ne doit pas dépasser +35 ° C en 24 h;

d À la température maximale, l'humidité relative ne doit pas dépasser 50%. Une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90% à +20 ° C. Cependant, en raison des changements de température, une condensation modérée peut se produire accidentellement;

La pente d'installation ne doit pas dépasser 5 °;

Il ne doit pas y avoir de poussière, de gaz corrosifs ou d'eau de pluie à l'intérieur.

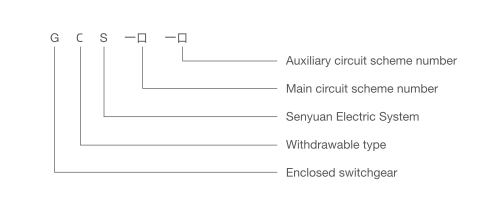

Description Du Type
