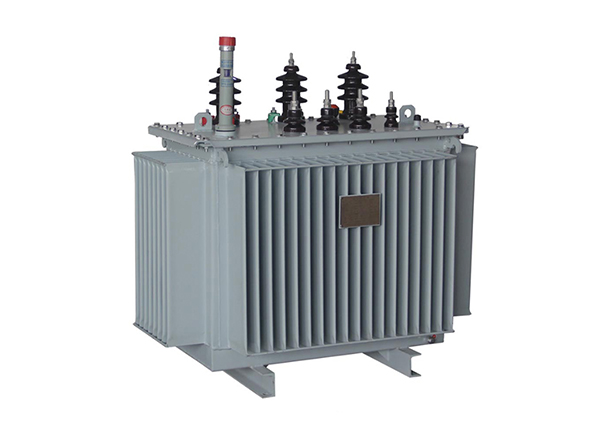

Série De Transformateurs Immergés Dans L'huile S11-M-30 ~ 6300/10
Série De Transformateurs Immergés Dans L'huile S11-M-30 ~ 6300/10

Série De Transformateurs Immergés Dans L'huile S11-M-30 ~ 6300/10

Tension nominale: 6kV-11kV

Capacité nominale: 100kVA-6300kVA

Scénarios d'application: Les sites de distribution d'énergie tels que les entreprises industrielles et minières, les bâtiments agricoles et civils, ainsi que les sites à forte pollution pétrolière et chimique dans les industries pétrolière et chimique.

Certifications et normes: CE délivré par TÜV·CB IEC EN ISO 9001·14001·45001.

Description Du Produit

Structure et principe de fonctionnement du transformateur immergé dans l'huile



Le transformateur immergé dans l'huile a une structure similaire à celle des autres transformateurs et est l'un des types de transformateurs classés selon la forme d'isolation du noyau. Par conséquent, il a la caractéristique distinctive que ses bobines sont immergées dans l'huile, ce qui peut réduire l'image thermique de l'équipement interne.



Les éléments de base du transformateur immergé dans l'huile comprennent le noyau, la bobine et le traversant. Le noyau fournit un chemin pour le flux magnétique; la bobine crée un champ magnétique et est composée d'une bobine conductrice, qui est enroulée autour du noyau et isolée par une barrière en carton et un écran. L'épaisseur de la couche d'isolation de la bobine augmente avec l'augmentation de la tension. Le pass-through relie la bobine du transformateur à la sous-station.



Les transformateurs immergés dans l'huile sont utilisés dans les réseaux de distribution d'énergie ou les sous-stations. Son noyau et ses bobines sont immergés dans de l'huile, qui exerce des fonctions de refroidissement et d'isolation. L'huile circule à travers les tubes à l'intérieur des bobines et autour des bobines et de l'assemblage de noyau par mouvement de convection. Dans les transformateurs de faible puissance, l'huile est refroidie de l'extérieur du réservoir; dans les transformateurs de haute puissance, elle est refroidie par des radiateurs refroidis par air.



Utilisation de transformateurs immergés dans l'huile



Les transformateurs immergés dans l'huile peuvent être installés au sol, sur des piédestaux ou des poteaux pour une utilisation en extérieur. Ils offrent des performances efficaces dans une variété d'applications, y compris les réseaux de transport et de distribution d'énergie, la production d'énergie renouvelable et les petites industries.



Les transformateurs immergés dans l'huile ont une grande capacité, ce qui leur permet d'économiser une quantité considérable d'électricité, de minimiser les pertes d'énergie, d'économiser de l'énergie et de réduire les coûts pour les utilisateurs. En outre, l'huile de l'équipement peut également refroidir le câble interne, améliorant ainsi la durabilité et les performances électriques du transformateur.



Caractéristiques de



Les transformateurs triphasés immergés dans l'huile fabriqués par notre société utilisent une nouvelle structure d'isolation pour améliorer la capacité à résister aux courts-circuits. Le noyau est constitué de tôles d'acier au silicium laminées à froid de haute qualité, la bobine adopte une structure de cylindre ou de feuille multicouche et toutes les fixations reçoivent un traitement spécial anti-dégeage.



Le produit a des caractéristiques d'efficacité élevée et de faible perte, peut réduire considérablement la consommation d'électricité et les coûts d'exploitation, offre des avantages sociaux remarquables et est un produit domestique de haute technologie.



Règles de mise en œuvre



GBT6451 - 2015: Paramètres techniques et exigences pour les transformateurs de puissance immergés dans l'huile.



GB 1094.1 - 2013: Transformateurs d'énergie. Partie 1: Les règles générales.



GB 1094.2 - 2013: Transformateurs d'énergie. Partie 2: Élévation de température des transformateurs immergés dans un liquide.



GB 1094.5 - 2008: Transformateurs d'énergie. Partie 5: Capacité à résister aux courts-circuits.



GBT 1094.7 - 2008: Transformateurs d'énergie Partie 7: Lignes directrices de charge pour transformateurs de puissance immergés dans l'huile.



Conditions régulières de service



a. L'altitude (m/m au-dessus du niveau de la mer) est inférieure à 1000 m;



b. la température ambiante;



c. Température ambiante maximale: +40 ℃;



d. Température maximale moyenne quotidienne de l'air:+20 ℃;



e. Température ambiante minimale à l'air libre: -25 ℃;



Capacité à résister aux courts-circuits. Le noyau de fer est fait de tôle d'acier au silicium laminée à froid de haute qualité, et l'enroulement est fait de structure de cylindre ou de feuille multicouche. Tous les jeûneurs adoptent un traitement anti-lâche spécial;



+ Le produit a les caractéristiques de haute efficacité et de faible perte. Elle permet d'économiser considérablement la consommation d'énergie et les coûts d'exploitation, ce qui apporte des avantages sociaux importants. C'est le produit national de haute technologie.



Mise en œuvre des normes



GBT6451 - 2015: Paramètres techniques et exigences des transformateurs de puissance immergés dans l'huile.



Voir GB 1094. Transformateurs de puissance-Partie 1: Règles générales.



Voir GB 1094. Transformateurs de puissance-Partie 2: élévation de température des transformateurs immergés dans un liquide.



Voir GB 1094. Transformateurs de puissance-Partie 5: Aptitude à résister aux courts-circuits.



GBT est de 1094. Transformateurs de puissance-Partie 7: Lignes directrices de charge pour transformateurs de puissance immergés dans l'huile.



Conditions régulières de service



A à L'élévation (m. a. et S. par L. inférieure à 1000m;



et b la température ambiante;



c est La température ambiante la plus élevée est +40 ℃.



d est Température moyenne quotidienne maximale de l'air +20 ℃;



et La température ambiante extérieure la plus basse-25 ℃;

Paramètres De Performance

Capacité nominale (kVA)

Le groupe Voltage

Le groupe vectoriel

Défaite (W)

Courant sans charge ( %)

Voltage d'impédance ( %)

Dimensions de Boundan (L × W × H, mm)

Poids (kg)

pour HV (kV)

par LV (kV)

Non-perte de charge (W)

Loadloss (W)

30

11 10,5 et 10 6

0.4

Dyn11 et Yyn0

100

630/600

1.5

4

Environ 670 × 310 × 615

346

50

130

910/870

1.3

Environ 700 × 325 × 630

417

80

180

1310/1250

1.2

Environ 755x355x690

556

100

200

1580/1500

1.1

785 par 360 par 685

619

125

240

1890/1800

1.1

805 × 370 × 720

703

160

280

2310/2200

1.0

Environ 850x385 × 735

794

200

340

2730/2600

1.0

865x405 par 805

935

250

400

3200/3050

0.9

Elle est de 905 × 415 × 935.

1086

315

480

3830/3650

0.9

Environ 925 × 440 × 915

1226

400

570

4520/4300

0.8

970 × 465 × 960

1468

500

680

5410/5150

0.8

Environ 1035 × 500 × 1010

1758

630

810

6200

0.6

4.5

1110 par 525 par 1075

2074

800

980

7500

0.6

Environ 1190 × 580 × 1155

2840

1000

1150

10300

0.6

1205 par 560 par 1195

2842

1250

1360

12000

0.5

1185 par 590 par 1205

3168

1600

1640

14500

0.5

Elle est de 1225 × 565 × 1345.

3800

2000

1940

18300

0.4

5.0

Elle est de 1310 × 615 × 1435.

4633

2500

2290

21200

0.4

Environ 1390 × 660 × 1510

5329
