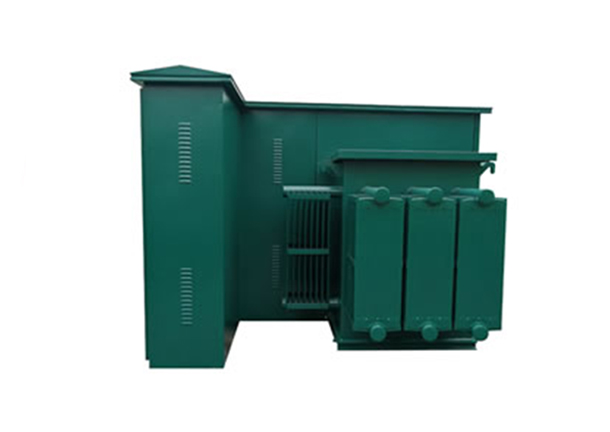

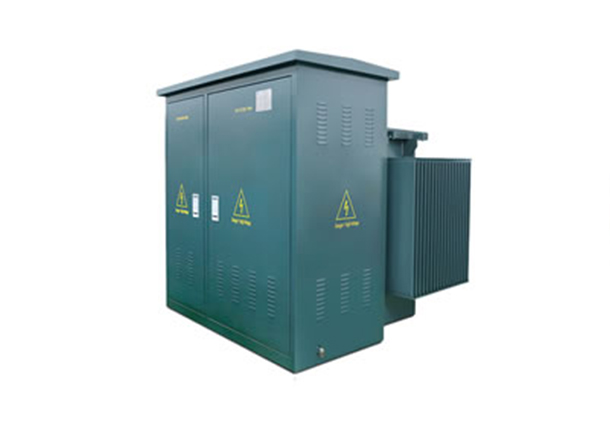

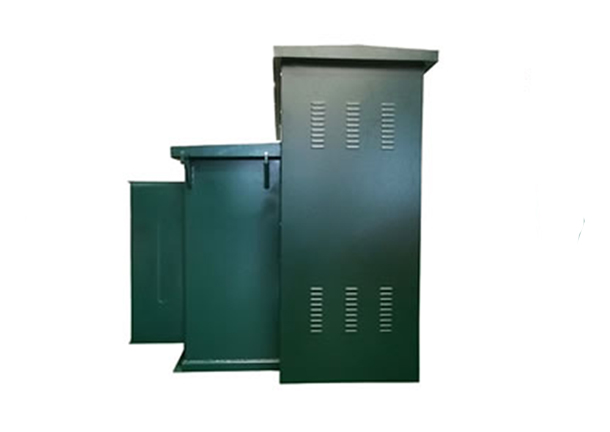

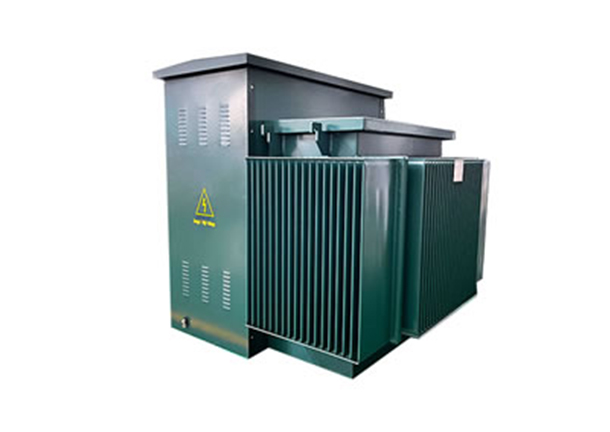

Transformateurs De Piédestal De Style Américain

Le transformateur de piédestal de style américain combine des commutateurs de charge haute tension, des fusibles enfichables, des fusibles de protection de secours, le corps du transformateur et des commutateurs à vide à l'intérieur d'un réservoir d'huile scellé, en utilisant l'huile de transformateur comme milieu isolant. Le circuit haute tension et le corps du transformateur sont assemblés à l'intérieur du réservoir d'huile, avec l'entrée et les opérations du circuit haute tension du côté haute tension. Le circuit basse tension est généralement constitué de disjoncteurs basse tension, de transformateurs de courant et d'instruments de mesure, installés dans le compartiment basse tension.

Environnement d'utilisation

Altitude

Moins de 1000 m

Vitesse du vent

Équivalent à 34 m/s (maximum 700 Pa)

Température

Valeur moyenne de la température relative journalière< 95%: température relative moyenne mensuelle< et 95%.

Résistance aux coups.

Accélération horizontale ne dépassant pas 0,4 m/s, accélération verticale ne dépassant pas 0,15 m/s.

Inclinaison du site d'installation: Pas plus de 3 degrés.

Environnement d'installation: L'air ambiant n'est pas contaminé par des gaz corrosifs, inflammables ou d'autres contaminants évidents, et il n'y a pas de fortes vibrations sur le site d'installation. Si vous commandez ce produit en dehors des conditions ci-dessus, vous pouvez négocier les paramètres techniques avec notre société.

Composition

Système haute tension et méthodes de sortie

Les méthodes de câblage du système à haute tension comprennent le type de réseau en anneau, le type de terminal et le type de circuit à double terminal. Le type de réseau en anneau a une entrée et deux sorties: une entrée d'alimentation, une sortie du côté basse tension du transformateur et une autre qui se connecte à un autre transformateur ou appareil électrique, alimentant le côté basse tension d'un autre transformateur ou d'un autre équipement. Le type de borne comporte une entrée et une sortie: une entrée de puissance et une sortie du côté basse tension du transformateur. Le type de terminal à double circuit offre « une entrée, une sortie et une source de secours »: une entrée de puissance, une sortie du côté basse tension du transformateur et une alimentation de secours, qui fournit de l'énergie en cas de panne du réseau électrique.

Elbow Pump (connecteur de câble courbé)

L'entrée haute tension du transformateur combiné est effectuée à travers des câbles souterrains au moyen de têtes de câble pliées, qui se composent de trois parties: le connecteur plié, la prise de charge et le boîtier de moyeu. Le connecteur en couches est disponible en versions simple et double passage. Le passage simple se connecte directement au câble et au réseau haute tension, tandis que le passage double connecte une extrémité à un paratonnerre et l'autre à une source de tension.

Paradoxalement

Le paratonnerre sert principalement de protection contre la foudre et est disponible en versions internes et externes. Le type interne est placé à l'intérieur du réservoir d'huile, à la sortie haute tension, pour la protection.

Autres composants

Dispositifs à vide, indicateurs de niveau d'huile, manomètres, thermomètres, soupapes de décharge de pression et autres composants. Des composants supplémentaires tels que des disjoncteurs à air basse tension, des dispositifs de mesure latéraux secondaires et une compensation peuvent être installés selon les besoins. Les fusibles du transformateur, les disjoncteurs de charge du réseau à anneau multi-positions et les changeurs de prises à vide sont installés à l'intérieur du réservoir d'huile, ce qui facilite le remplacement des fusibles ou le fonctionnement des interrupteurs de charge pour modifier les conditions de fonctionnement du transformateur. Le côté haute tension est alimenté par des câbles en couches de coupe de charge, et le compartiment de sortie basse tension est installé à l'extérieur du réservoir, avec de l'espace pour des dispositifs et des instruments de protection supplémentaires si nécessaire. Toutes les pièces actives sont enfermées dans le réservoir d'huile, sans qu 'aucun composant actif ne soit exposé.

Système de protection

Le système de protection du transformateur de piédestal de style américain utilise des fusibles limitateurs de courant haute tension et des fusibles de protection contre les surcharges en série pour la protection haute tension et des disjoncteurs à air basse tension pour la protection contre les surcharges et les courts-circuits dans le circuit basse tension. Le fusible plug-in (fusible de protection contre les surcharges) offre une excellente tolérance aux surtensions du transformateur et est principalement utilisé pour le protéger lors de surcharges à basse tension et de courts-circuits. Le fusible de protection de secours (fusible limitateur de courant haute tension) peut interrompre en toute sécurité tous les courants prévisibles qui pourraient provoquer une fusion et est principalement utilisé pour protéger le transformateur et le système de distribution en cas de défaillance interne.

Règles de référence

IEC 60076: Exigences générales pour les transformateurs de puissance.

IEC 61330: Norme de sécurité pour les postes préfabriqués haute et basse tension.

IEEE C57: Exigences générales pour la sécurité et les performances des transformateurs de distribution immergés dans un liquide, des transformateurs de puissance et des régulateurs.

IEC60076/IEC 61330 et IEEE C57

Garantie: 2 ans

Caractéristiques principales

Le transformateur est fabriqué en alliage de haute qualité, qui offre une bonne résistance harmonique, une capacité de surcharge élevée, de faibles pertes, un faible niveau de bruit, une faible élévation de température, une longue durée de vie et d'autres avantages. Le boîtier taobian adopte une tôle d'acier laminée à froid de haute qualité, qui a une forte résistance mécanique, telle que la résistance à la flexion.
Atelier produit, prendre du réel

Emballage et livraison:

Emballage: boîte en bois pour le transport maritime.

Port: port de Shanghai/Shenzhen/Qingdao/Tianjin, Chine, etc.

Taille du paquet: selon la capacité

Poids du colis: Selon la capacité

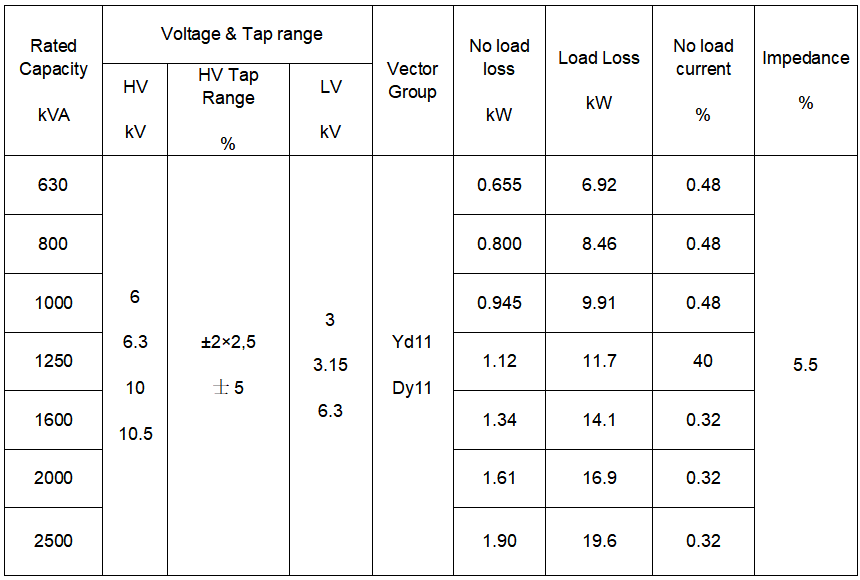

Paramètres techniques:
