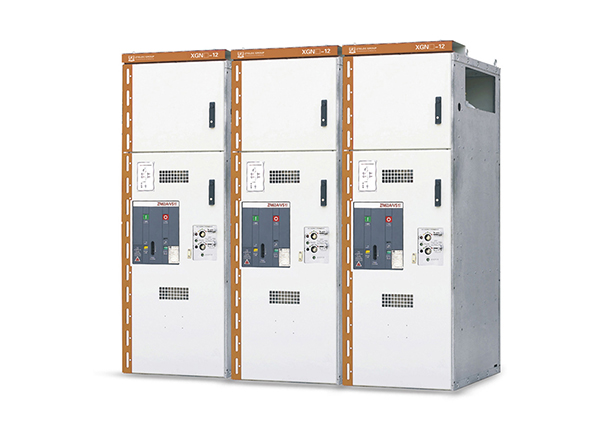

XGN-12 Dispositif De Distribution À Anneau Gonflable, Entièrement Scellé Et Entièrement Isolé

Anneau gonflable cellule principale XGN-12, entièrement scellée et complètement isolée.

La cellule de réseau en anneau, entièrement isolée et fermée, série XGN-12 est une cellule à boîte commune métallique fermée avec isolation au gaz SF6. Il est composé d'une unité de commutation de charge, d'une unité électrique combinée de commutateur de charge et de fusible, d'un disjoncteur à vide, d'une unité de ligne d'entrée à barre et d'autres modules. Il utilise une gamme de technologies et de matériaux de pointe et possède d'excellentes propriétés électriques et mécaniques. Sa performance est légèrement affectée par l'environnement et le climat. Il est petit et compact, facile à utiliser, sans entretien et offre une combinaison flexible. Sa conception claire et intuitive assure un fonctionnement simple et simple. La capacité de câblage du chargeur est large et convient à divers systèmes de câblage.

IEC 62271 - 202: Cellules et équipements de commande haute tension-Partie 202: postes préfabriqués AT/BT

Anneau gonflable cellule principale XGN-12, entièrement scellée et complètement isolée.

1. sécurité opérationnelle. Grâce aux mesures de sécurité suivantes, nous offrons aux utilisateurs une garantie spéciale:

(a)Interrupteur de charge intégré à trois positions;

(b)Le disjoncteur utilise un interrupteur de charge au lieu d'un interrupteur d'isolement, ce qui est plus sûr et plus fiable;

(c)La conception entièrement fermée du côté primaire offre une protection contre les contacts accidentels;

(d)verrouillage mécanique pour répondre aux exigences de la prévention en cinq phases;

(e)L'écran de charge fournit des instructions pour l'électrification des lignes d'entrée et de sortie.

2. Opération fiable. Design entièrement scellé: Tous les commutateurs 10 kV et les corps de charge des barres collectrices sont scellés dans une boîte à air soudée avec une plaque en acier inoxydable de 3 mm, équipée d'un connecteur de câble en caoutchouc de silicone pour sceller la tête du câble et la protéger de la poussière, de l'humidité, des petits animaux et d'autres conditions environnementales.

(a)Mécanisme de fonctionnement avec stockage d'énergie à ressort, qui peut être actionné manuellement ou électriquement;

(b)Le diagramme linéaire du modèle de panneau indique la position de l'interrupteur. (c)L'armoire est en tôle galvanisée, avec pulvérisation électrostatique sur la surface pour améliorer la résistance à la corrosion;

(d)Le manomètre surveille la plage de pression de sécurité du gaz SF6 dans la boîte.

3 L'économie:

(a)Libre de maintenance;

(b)Haute fiabilité;

(c)Durée de vie utile jusqu'à 20 ans.

Le programme est flexible:

(a)Plusieurs voies d'entrée: gauche, droite, haut ou avant;

(b)Combinaisons multiples; toute combinaison entre les unités peut être réalisée;

(c)Les barres collectrices d'isolation peuvent être utilisées pour combiner des armoires avant et arrière ou des armoires gauche et droite;

(d)Le design flexible;

(e)Disposition optionnelle du mécanisme à ressort et du mécanisme à aimant permanent.
