Description Du Produit

Norme exécutive pour transformateur de tension réglable avec rectificateur de décalage de phase

Norme de la Commission électrotechnique internationale (CEI):

IEC 60076 - 1 - 5 Transformateurs de puissance

IEC 61378 - 1: Transformateurs de redresseurs: Transformateurs pour applications industrielles

Normes nationales et industrielles:

JB/T 8636 - 1997 Transformateur de conversion de puissance

GB1094.11 - 2007 "Transformateur de puissance de type sec"

GB1094.1 - 1996 "Transformateur de puissance: Général"

GB1094.2 - 1996 "Transformateur de puissance: augmentation de la température"

Type et signification du transformateur de tension réglable avec redresseur de déphasage

ZT (P) ZT: Transformateur rectificateur pour convertisseur de fréquence (ZP: Pour alimentation électrique avec conversion de fréquence)

La Triphase

Type de refroidissement (refroidissement par air naturel omis, F: refroidissement par air forcé)

Transformateur de puissance de type sec (non encapsulé)

Classe d'isolation (isolation de classe B-S, isolation de classe H-H)

Capacité nominale (KVA)

Niveau de tension (KV)

Caractéristiques du transformateur de tension ajustable avec rectificateur de décalage de phase

Cette série de produits se caractérise par une forme d'onde lisse, une faible pollution harmonique, une bonne dissipation thermique, une résistance élevée aux chocs thermiques, une capacité de surcharge élevée, de faibles pertes, un faible niveau de bruit et une maintenance facile. Cette série de produits, qui fonctionne comme une alimentation isolée dans le dispositif de régulateur de vitesse à fréquence variable à haute tension, peut être combinée avec un tel dispositif pour mettre en œuvre diverses technologies et supprimer efficacement le contenu harmonique.

Transformateur de tension réglable avec application de rectificateur de décalage de phase

Il convient aux industries électriques, pétrolières, chimiques, métallurgiques, d'approvisionnement en eau municipale, de traitement des eaux usées, textile, papier, pharmaceutique, charbon, ciment, laminoir (fabrication de l'acier) et autres.

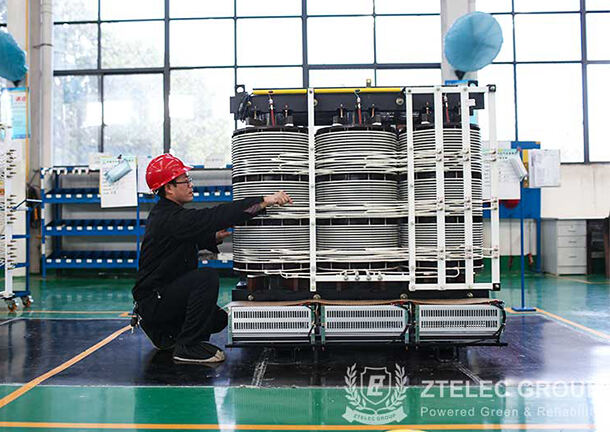

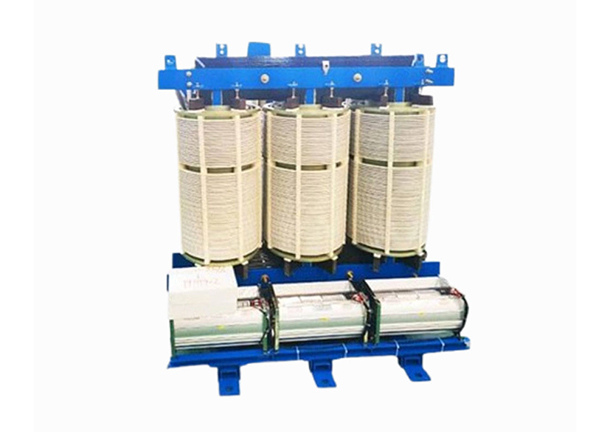

Transformateur de tension réglable avec structure de rectificateur de décalage de phase

a. Le noyau est fait de tôle d'acier au silicium laminée à froid de haute qualité, soigneusement laminée en diagonale à 45 °.

b. L'isolation du transformateur est de classe H, avec une durée de vie de 20 ans, similaire à celle des transformateurs conventionnels.

c. La structure de la bobine n'est pas encapsulée et offre d'excellentes propriétés ignifuges.

d. L'isolation des câbles est de classe H. Les produits ont été peints avec une laque de triple protection et durcis à haute température, ce qui renforce leur capacité anti-court-circuit.

e. Le boîtier du transformateur est fait de tôle d'acier de haute qualité.

f. Les câbles d'entrée et de sortie du transformateur sont généralement connectés par le bas. Les trous de câble sont situés à la base de la boîte du transformateur et un dispositif est installé pour les fixer.

Paramètres De Performance

Type de	Capacité (kVA)	Qtyof secrétaires	Impédance de court-circuit ( %)	Dimensions (L × LxH, mm)	Poids total (kg)
ZT (P) et SFG (H)-250/6	250	9 12 15 18 21 ans	de 6 à 9%	Environ 1300 x 880 x 1440	970
ZT (P) et SFG (H)-315/6	315			Environ 1300 x 880 x 1440	1110
ZT (P) et SFG (H)-400/6	400			Environ 1360 × 880 × 1450	1200
ZT (P) et SFG (H)-500/6	500			Environ 1360 × 960 × 1490	1380
ZT (P) et SFG (H)-630/6	630			1360 par 960 par 1500	1530
ZT (P) et SFG (H)-710/6	710			Environ 1440 × 960 × 1500	1680
ZT (P) et SFG (H)-800/6	800			Environ 1480 × 960 × 1520	1790
ZT (P) et SFG (H)-900/6	900			Environ 1480 × 960 × 1540	1940
ZT (P) et SFG (H)-1000/6	1000			Environ 1500 x 960 x 1550	2110
ZT (P) et SFG (H)-1120/6	1120			Environ 1550 x 960 x 1580	2190
ZT (P) et SFG (H)-1250/6	1250			Environ 1580 × 960 × 1630	2440
ZT (P) et SFG (H)-1400/6	1400			Il est de 1610 × 1020 × 1630.	2610
ZT (P) et SFG (H)-1600/6	1600			Environ 1660 × 1020 × 1680	2890
ZT (P) et SFG (H)-1800/6	1800			Environ 1650 × 1020 × 1740	3060
ZT (P) et SFG (H)-2000/6	2000			Environ 1680 × 1020 × 1800	3420
ZT (P) et SFG (H)-2250/6	2250			Environ 1720 × 1020 × 1840	3810
ZT (P) et SFG (H)-2500/6	2500			Environ 1760 × 1020 × 1860	4120
ZT (P) SFG (H) à-2800/6	2800			Environ 1800 × 1020 × 1860	4490
ZT (P) et SFG (H)-3000/6	3000			1820 par 1120 par 1860	4840
ZT (P) et SFG (H)-3150/6	3150			Environ 1860 × 1120 × 1900	5200
ZT (P) et SFG (H)-3500/6	3500			Environ 1900 × 1120 × 1940	5620
ZT (P) et SFG (H)-3750/6	3750			Environ 1960 × 1120 × 2050	5810
ZT (P) et SFG (H)-4000/6	4000			Environ 1990 × 1200 × 2050	6210
ZT (P) et SFG (H)-4500/6	4500			Environ 2070 × 1200 × 2100	6910
ZT (P) et SFG (H)-5000/6	5000			Environ 2150 × 1200 × 2100	7440
ZT (P) et SFG (H)-6300/6	6300			Environ 2200 × 1300 × 2140	8860
ZT (P) et SFG (H)-8000/6	8000			Environ 2200 × 1300 × 2200	9670

Type de	Capacité (kVA)	Qtyof secrétaires	Impédance de court-circuit ( %)	Dimensions (LxLxH, mm)	Poids total (kg)
ZT (P) et SFG (H)-315/10	315	15 18 21 24 27 30 et 36	de 6 à 9%	Environ 1380 × 920 × 1450	1090
ZT (P) et SFG (H)-400/10	400			1380 par 920 par 1490	1250
ZT (P) et SFG (H)-500/10	500			Environ 1420 × 960 × 1520	1410
ZT (P) et SFG (H)-630/10	630			Environ 1450 × 960 × 1550	1640
ZT (P) et SFG (H)-710/10	710			Environ 1480 × 960 × 1580	1780
ZT (P) et SFG (H)-800/10	800			Environ 1530 × 960 × 1620	1860
ZT (P) et SFG (H)-900/10	900			Environ 1580 × 960 × 1640	2050
ZT (P) et SFG (H)-1000/10	1000			Environ 1640 × 960 × 1660	2250
ZT (P) et SFG (H)-1120/10	1120			Environ 1640 × 1020 × 1680	2300
ZT (P) et SFG (H)-1250/10	1250			Environ 1680 × 1020 × 1720	2470
ZT (P) et SFG (H)-1400/10	1400			Environ 1700 × 1020 × 1760	2810
ZT (P) et SFG (H)-1600/10	1600			Environ 1780x1020x1800	3040
ZT (P) et SFG (H)-1800/10	1800			Environ 1780 × 1020 × 1820	3360
ZT (P) et SFG (H)-2000/10	2000			Environ 1780 × 1020 × 1860	3690
ZT (P) et SFG (H)-2250/10	2250			Environ 1780 × 1020 × 1900	4170
ZT (P) et SFG (H)-2500/10	2500			Environ 1800 × 1020 × 1900	4410
ZT (P) SFG (H) à-2800/10	2800			Environ 1840 × 1120 × 1950	4720
ZT (P) et SFG (H)-3000/10	3000			Environ 1880 × 1120 × 1950	5020
ZT (P) et SFG (H)-3150/10	3150			Environ 1920 × 1120 × 2000	5400
ZT (P) et SFG (H)-3500/10	3500			De 1980 à 1120 en 2050	5400
ZT (P) et SFG (H)-3750/10	3750			Environ 2010 × 1200 × 2050	5900
ZT (P) et SFG (H)-4000/10	4000			Environ 2060 × 1200 × 2080	6360
ZT (P) et SFG (H)-4500/10	4500			Environ 2120 × 1200 × 2100	6960
ZT (P) et SFG (H)-5000/10	5000			Environ 2200 × 1200 × 2150	7440
ZT (P) et SFG (H)-6300/10	6300			Environ 2250 × 1300 × 2150	8950
ZT (P) et SFG (H)-8000/10	8000			Environ 2250 × 1350 × 2250	10900
