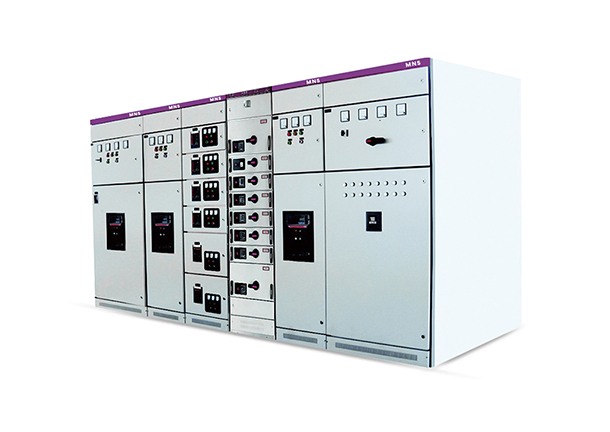

Cellules Basse Tension Amovibles MNS

Basse tension amovible elda MNS

La cellule amovible basse tension MNS (ci-après dénommée l'appareil) est fabriquée à l'aide d'un module standard, basé sur la cellule basse tension de la série MNS de la société suisse ABB, et a été synthétiquement améliorée. Il est conçu pour être utilisé comme dispositif de contrôle pour divers dispositifs de production, de transmission, de distribution, de transfert et de consommation d'énergie dans des systèmes avec courant alternatif 50 Hz et des tensions de travail nominales allant jusqu'à 660 V. Il est largement utilisé dans les systèmes de distribution basse tension de diverses sociétés minières, immeubles de grande hauteur, hôtels, bâtiments municipaux, etc. En plus de son utilisation sur le terrain, il est également utilisé dans les systèmes électriques et électriques de diverses entreprises. Il peut également être utilisé dans les plates-formes de forage en mer et les centrales nucléaires après un traitement spécial.

L'appareil est conforme à la norme internationale IEC439 - 1 et à la norme nationale GB7251.1. IEC 61439 - 1:2011 Appareillages de commutation et de commande basse tension-Partie 1: Règles générales

Appareillage amovible basse tension MNS

La structure de base de l'appareil est une structure d'assemblage combinée. Les parties structurelles de l'armoire galvanisée sont reliées et fixées à la structure de base par des vis autotaraudeuses ou des vis d'angle carrées de 8,8 degrés. En outre, selon les modifications du schéma, le portail, le panneau de fermeture, la plaque déflectrice, le support d'installation, la barre collectrice et les unités fonctionnelles correspondantes peuvent être assemblés avec la structure de base pour former un dispositif complet. Le module s'adapte aux dimensions intérieures des composants et des compartiments (module unitaire = 25 mm).

+ Design compact: plus d'unités fonctionnelles dans moins d'espace.

+ Structure d'une grande polyvalence et d'un assemblage flexible. La section de barre de type C avec module de 25 mm répond aux besoins de différentes structures, types, niveaux de protection et environnements d'exploitation.

+ Conception modulaire standard qui permet de combiner des unités standard telles que la protection, le fonctionnement, le transfert, le contrôle, la régulation, la mesure, l'indication, etc. L'utilisateur peut choisir l'assemblage en fonction de ses besoins. Plus de 200 composants peuvent être combinés dans différentes structures d'armoires et de tiroirs.

+ Haute sécurité: Les pièces en plastique technique ignifuge à haute résistance sont utilisées en grande quantité pour améliorer efficacement la sécurité de la protection.

+ Haute performance technique: Les principaux paramètres atteignent un niveau avancé dans le domaine domestique.

Appareil de distribution basse tension amovible MNS

a La plage de température est de-5 ° C à +40 ° C, et la température moyenne en 24 heures ne dépasse pas +35 ° C.

b Conditions atmosphériques: Un air pur, une humidité relative inférieure à 50% à +40 ° C et une humidité relative plus élevée sont autorisées à des températures plus basses, par exemple 90% à +20 ° C. Cependant, en raison des changements de température, une condensation modérée peut se produire accidentellement.

c L'altitude au-dessus du niveau de la mer ne doit pas dépasser 2000 m.

d L'appareil est adapté au transport et au stockage aux températures suivantes: -25 ° C à +55 ° C; il peut atteindre +70 ° C en peu de temps (en 24 heures). En dessous de cette limite de température, il peut fonctionner correctement dans des conditions normales s'il ne subit pas de dommages irréparables.

e Si les conditions de fonctionnement ci-dessus ne sont pas remplies, l'utilisateur doit négocier avec le fabricant.

f Si le dispositif doit être utilisé sur des plates-formes pétrolières offshore ou dans des centrales nucléaires, un autre accord technique doit être signé.

Cellules basse tension amovibles MNS

CCM amovible avec fonctionnement sur un côté ou sur les deux côtés: 800 A. CCM avec 1000 mm de profondeur et fonctionnement simple face: 800 - 2000 A.
