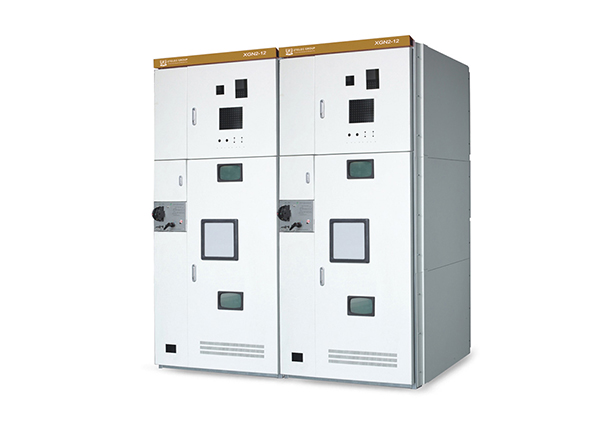

XGN-12 Cabine Intelligente À Isolation Solide

XGN-12 armoire intelligente à isolation solide

L'armoire à anneau fermé et entièrement isolée de la série XGN-12 est un type d'armoire à vide avec isolation solide, étanchéité complète et sans entretien. Toutes les pièces actives à haute tension sont moulées et moulées avec une excellente résine époxy isolante, qui intègre organiquement la chambre d'extinction à arc sous vide, le circuit électrique principal et le support d'isolation. Les unités fonctionnelles sont reliées par des barres collectrices pleines entièrement isolées. Par conséquent, l'armoire de réseau en anneau n'est pas affectée par l'environnement extérieur, ce qui garantit la fiabilité du fonctionnement de l'équipement et la sécurité des opérateurs.

L'armoire de réseau en anneau se caractérise par sa structure simple, son fonctionnement flexible, son verrouillage fiable et son installation pratique. Il convient aux systèmes d'alimentation de 50 Hz et 12 kV et est largement utilisé dans les réseaux de câbles annulaires industriels et civils, ainsi que dans l'ingénierie des terminaux de réseau de distribution, pour la réception et la distribution d'énergie électrique. Il est particulièrement adapté pour la distribution d'énergie dans les zones résidentielles urbaines, les petites sous-stations, les stations d'ouverture et de fermeture, les boîtiers de dérivation de câble, les sous-stations de type boîtier, les entreprises industrielles et minières, les centres commerciaux et les aéroports, les métros, la production d'énergie éolienne, les hôpitaux, les stades, les chemins de fer, les tunnels et autres endroits.

Grâce à ses avantages d'isolation complète, d'étanchéité et de blindage, le produit est particulièrement adapté aux endroits à haute altitude, à haute température, à chaleur humide, à froid extrême et à une pollution intense.

IEC 62271 - 202: Appareillages de commutation et de commande à haute tension-Partie 202: postes préfabriqués AT/BT.

XGN-12, cabine intelligente à isolation solide

Selon le type de commutateur, il est divisé en: Switches de charge avec Grounding Assembly (module C), interrupteurs de charge sans assemblage de mise à la terre (module CB), disjoncteurs avec assemblage de mise à la terre (module V), disjoncteurs sans assemblage de mise à la terre (module VB), des commutateurs d'interconnexion (module VZ), des commutateurs électriques combinés charge et fusible (module F) et des commutateurs d'isolation (module G).

XGN-12, cabine intelligente à isolation solide

a Température ambiante: -45 ° C à +45 ° C;

b humidité: humidité relative moyenne maximale, avec une moyenne quotidienne de 95% ou moins et une moyenne mensuelle de 90% ou moins;

c Altitude: au-dessous de 2000 mètres; d Résistance sismique: 8 degrés

e Niveau de protection: étanchéité du corps sous tension IP67, corps de fusible IP67, boîtier d'armoire de distribution IP3X.

XGN-12, cabine intelligente à isolation solide

+ Zones froides et à basse température: le gaz SF6 n'est pas utilisé, il peut donc fonctionner normalement à-45 ° C sans tenir compte du fonctionnement à basse température du SF6.

+ Zone de plateau: L'influence de la pression atmosphérique du plateau sur les performances d'isolation n'est pas prise en compte.

+ Zone de forte tempête de sable: le niveau de protection de sécurité du corps de la cabine du réseau d'anneau d'isolation solide est IP67, et la salle de boucle de contrôle a un traitement spécial pour assurer un fonctionnement à long terme dans les zones de tempêtes de sable intenses.

+ Zones côtières humides: Scellé avec une résine époxy, résistant à l'humidité et à la corrosion par brouillard salin, assurant une utilisation à long terme dans les zones côtières. Zones avec des exigences élevées en matière de protection de l'environnement: une grande attention a été accordée à l'influence du gaz SF6 sur le réchauffement climatique et il a été éliminé dans les armoires de réseau à anneau solide, empêchant ainsi la pollution et les dommages à l'environnement et aux personnes.

Pour le smart grid: Étant donné que l'interrupteur principal et le disconnecteur peuvent être actionnés électriquement, le contrôle à distance, la télémétrie et les télécommunications des équipements de commutation et des sous-stations peuvent être mis en œuvre, ce qui permet non seulement un contrôle décentralisé, mais facilite également le contrôle centralisé.

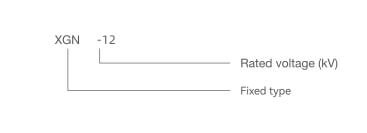

Description Du Type
