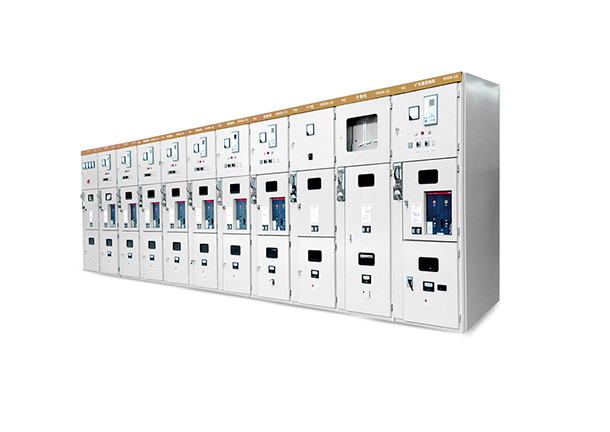

Cellule De Distribution AC Avec Anneau Métallique HXGN-12 (SF6)

Appareil de distribution à anneau AC avec boîtier métallique HXGN-12 (SF6)

HXGN-12 (SF6) appareil de distribution en anneau AC avec boîtier métallique (ci-après dénommé armoire de réseau en anneau) est une nouvelle génération d'appareils électroménagers haute tension, conçu et développé par notre société conformément aux exigences du réseau électrique agricole national et urbain, suite à l'introduction de la technologie de pointe internationale. Sa performance technique est conforme aux normes IEC298 et GB3906.

L'interrupteur principal, le mécanisme de fonctionnement et les composants de l'appareil de distribution sont fabriqués à partir de pièces d'origine d'ABB Corporation ou d'équipements de commutation SFL-12/24 importés de l'étranger et assemblés dans le pays. Nous pouvons également installer des pièces d'origine ABB Corporation du type HAD/US SF, selon les besoins de l'utilisateur. Le fonctionnement du disjoncteur ou du disjoncteur à vide VD 4-S est divisé en deux modes: manuel et électrique.

Le corps de l'armoire est riveté après traitement par machine-outil CNC, avec une fonction de verrouillage mécanique fiable et de prévention des dysfonctionnements. Le niveau de protection est IP3X. Ce produit se distingue par ses caractéristiques: petit volume, poids léger, apparence attrayante, manipulation facile, longue durée de vie, paramètres élevés, pollution et entretien sans entretien.

IEC 62271 - 202: Équipements de commutation et de commande à haute tension-Partie 202: postes préfabriqués AT/BT

Appareil de commutation à anneau principal AC avec boîtier métallique HXGN-12 (SF6)

L'air ambiant est exempt de gaz corrosifs, de gaz inflammables, de vapeur et d'autres contaminants évidents.

b Température relative: moyenne journalière ≤ 95%, moyenne mensuelle ≤ 90%.

c L'altitude ne doit pas dépasser 2000 m.

Pas de vibrations fréquentes.

Température de l'air ambiant: -25 ° C à +40 ° C.

Cellule principale de l'anneau métallique HXGN-12 (SF6) AC

La cellule de réseau à anneau métallique HXGN □-12 (SF6) AC est adaptée à l'AC 50 Hz et 12 kV et sert de dispositif de réception et de distribution d'énergie électrique.

Cellule principale de l'anneau métallique HXGN-12 (SF6) AC

L'unité principale (RMU) utilise l'air comme milieu isolant et est principalement assemblée avec un interrupteur de charge sous vide de type ZFN □-10/630. Il existe deux types d'armoires: l'armoire d'entrée et l'armoire de sortie.

1. Schéma du cabinet d'entrée

Le circuit principal comprend un interrupteur de charge sous vide de type ZFN □-10/630, avec lame d'isolation et lame de mise à la terre, dans l'armoire. Ils sont tous installés sur le même support de machine et sont interconnectés, permettant la connexion de trois postes de travail: barre collectrice, isolation et mise à la terre.À l'intérieur de l'enceinte, des composants tels que les transformateurs de courant (TC) et les transformateurs de puissance (TP) peuvent être installés de manière flexible.

2. Plan du cabinet de sortie

Le circuit principal de l'armoire comprend un interrupteur de charge sous vide de type ZFN □-10/630, un fusible avec un percuteur (utilisé comme interrupteur d'isolation) et une lame de mise à la terre. Il permet le fonctionnement de trois postes de travail.À l'intérieur de l'armoire, des composants tels que les transformateurs de courant/transformateurs de puissance (TC) et les déchargeurs de neutre (ZNO) peuvent être installés de manière flexible, permettant ainsi le démontage de l'armoire de mesure. Les armoires d'entrée et de sortie ont toutes deux un déflecteur de protection isolant intégré avec un interrupteur de masse.À l'intérieur des armoires, des verrouillages mécaniques ont été installés entre chaque interrupteur et déflecteur, ainsi que sur la porte de l'armoire, qui répondent aux exigences de la "prévention cinq" et du degré de protection IP2X.

Appareil de distribution AC avec anneau métallique HXGN-12 (SF6)

1. Après avoir ouvert l'armoire, vérifiez toutes les pièces d'isolation et démontez les pièces mouillées. Placez-les dans une boîte de séchage à 70 - 80 ° C et sortez-les pour purification après 48 heures de séchage.

2. Si le produit devient humide ou oxydé pendant le stockage, nettoyez-le immédiatement et protégez-le correctement.

3. Un entretien et une inspection réguliers de l'armoire réseau doivent être effectués pendant son fonctionnement.

(1)le degré de vide de la salle d'extinction à arc sous vide;

(2)degré d'abrasion par contact;

(3)Si les pièces d'attache sont détachées;

(4)Paramètres mécaniques et électriques tels que l'ouverture et la plage d'overdrive;

(5)si l'opération est flexible;

(6)Si la source est fiable,

(7)Si toutes les pièces sont propres, en particulier les raccords d'isolation.

4. Effectuez une inspection générale et un débogage de l'armoire réseau en anneau dans les conditions suivantes:

(1)inspection et nettoyage de routine une fois par an;

(2)Après toutes les 2000 opérations de l'interrupteur de charge.

Stockage

L'unité de bague principale doit être stockée dans un entrepôt sec et ventilé à une température de-30 ° C à +40 ° C.

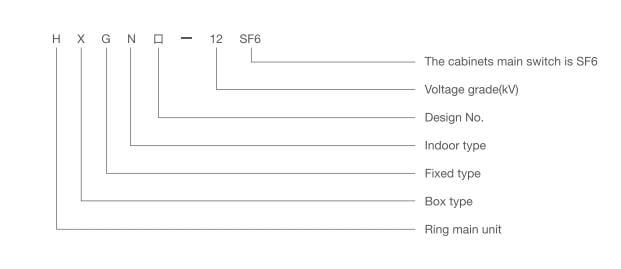

Description Du Type
