Basse Tension Cellule Fixe CA GGD

Cellules fixes basse tension CA GGD

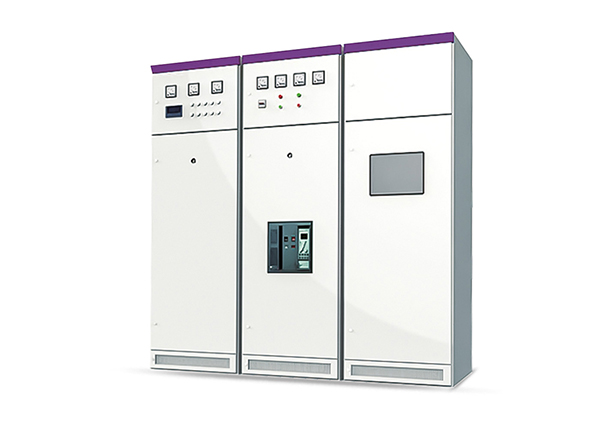

Les cellules fixes basse tension AC GGD sont appliquées aux systèmes de distribution avec AC 50 Hz, tension nominale de travail de 380 V et courant nominal allant jusqu'à 3150 A dans les centrales électriques, les sous-stations, les usines de production, etc., Ils sont utilisés pour le transfert, la distribution et le contrôle de l'énergie, de l'éclairage et des dispositifs de distribution.

IEC 61439 - 1:2013 Cellules et ensembles de commande basse tension-Partie 1: Règles générales.

Cellules fixes basse tension CA GGD

+ La dissipation de chaleur pendant le fonctionnement de l'armoire est prise en compte; des fentes de dissipation de chaleur de différentes tailles sont percées dans le haut et le bas de l'armoire.

Le corps de l'armoire de distribution d'énergie AC LV GGD est de type universel. La structure est assemblée avec de l'acier profilé plié à froid 8MF par soudure partielle. Les composants de la structure et les raccords spéciaux sont fournis par un fabricant d'acier profilé désigné pour assurer la précision et la qualité de l'armoire. Les composants de l'armoire universelle sont conçus selon le principe modulaire, avec des trous de montage de 20 modules et un coefficient universel élevé.

La porte de l'armoire est reliée à la structure au moyen d'une charnière mobile à axe rotatif, ce qui facilite son installation et son démontage. Une bande de caoutchouc de type E est située dans le pli du bord de la porte. La tige de remplissage entre la porte et la structure a une course de compression spécifique lors de la fermeture de la porte, ce qui empêche la porte de se heurter directement à l'armoire et augmente son niveau de protection.

Connectez l'ensemble de la porte du compteur avec les composants électriques à la structure à l'aide d'un fil de cuivre souple multifileté. Connectez les pièces de montage à l'intérieur du cabinet à la structure à l'aide de vis moletées. L'ensemble de l'enceinte forme un circuit de protection de mise à la terre complet.

Le couvercle supérieur de l'armoire peut être enlevé si nécessaire pour faciliter le montage et le réglage de la barre collectrice principale sur site. Les quatre coins de l'armoire sont équipés d'anneaux de levage pour le levage et le transport. Degré de protection de l'enceinte: IP30. L'utilisateur peut choisir entre IP20 et IP40 en fonction des exigences environnementales.

Appareil de distribution fixe basse tension CA GGD

a Température ambiante: -5 ° C à +40 ° C et température moyenne ≤ +35 ° C en 24 h.

b Installation et utilisation à l'intérieur. Altitude au-dessus du niveau de la mer pour le lieu d'opération: 2000 m.

c L'humidité relative ne doit pas dépasser 50% à des températures maximales de +40 ° C. Une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90% à +20 ° C. Cependant, en raison des changements de température, une condensation modérée peut parfois se produire.

d La pente d'installation ne doit pas dépasser 5 ° C.

e Il est installé dans des endroits exempts de vibrations et d'impacts forts et où les composants électriques ne sont pas érodés.

f Pour les exigences spécifiques, vérifiez auprès du fabricant.

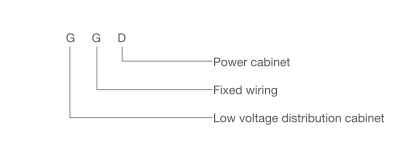

Description Du Type
