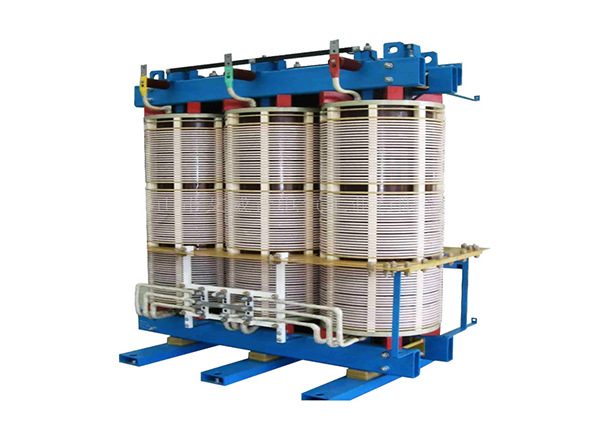

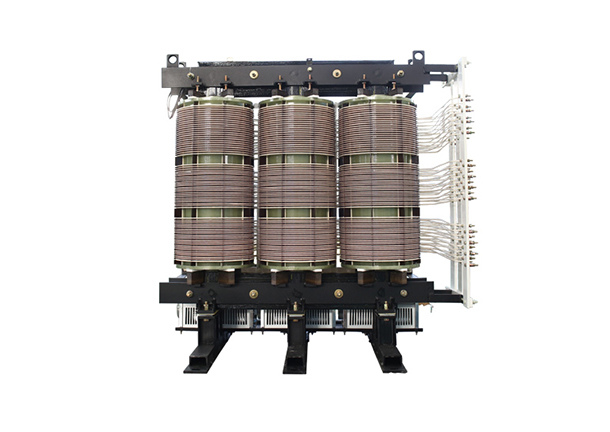

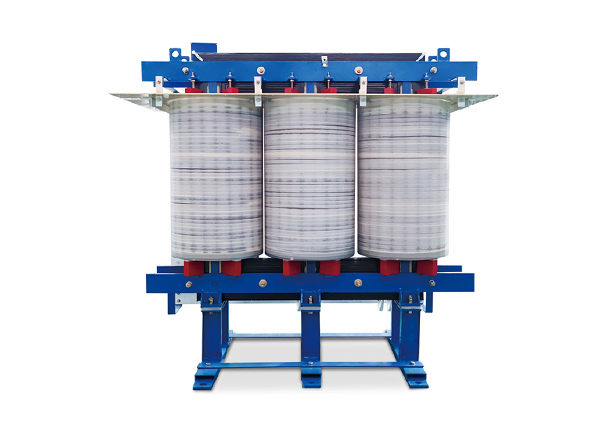

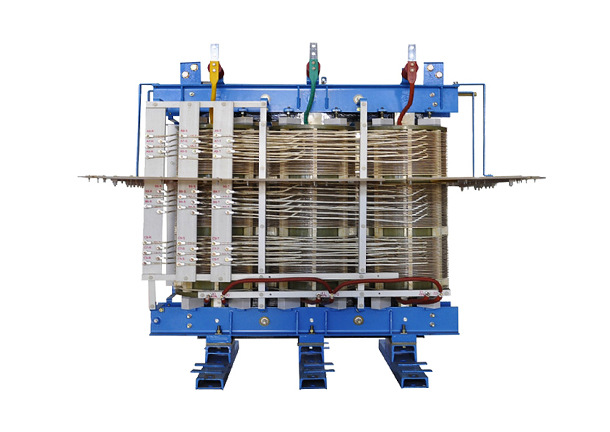

Transformateur De Phase Shift Rectificateur

Notre société produit des transformateurs redresseurs à déphasage de type sec avec une tension nominale élevée jusqu'à 35 kV et une capacité allant jusqu'à 15 000 kVA. Ces produits sont largement utilisés dans les industries du pétrole, de la chimie, de la métallurgie, du textile, du charbon, du ciment, du laminage (acier), etc.

Caractéristiques du transformateur de tension ajustable avec rectificateur de décalage de phase

Cette série de produits se caractérise par une forme d'onde lisse, une faible pollution harmonique, une bonne dissipation thermique, une résistance élevée aux chocs thermiques, une capacité de surcharge élevée, de faibles pertes, un faible niveau de bruit et une maintenance facile. Il fonctionne comme une alimentation électrique isolée dans le dispositif de régulation de vitesse à fréquence variable à haute tension, et peut être combiné avec un tel dispositif pour mettre en œuvre diverses technologies et supprimer efficacement le contenu harmonique.

Transformateur de tension réglable avec application de rectificateur de décalage de phase

Il convient aux industries électriques, pétrolières, chimiques, métallurgiques, d'approvisionnement en eau municipale, de traitement des eaux usées, textile, papier, pharmaceutique, charbon, ciment, laminoir (fabrication de l'acier) et autres.

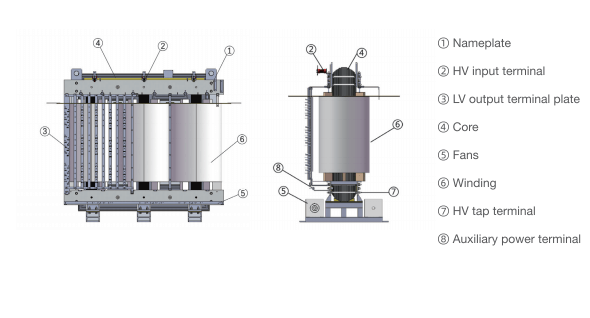

Transformateur de tension réglable avec structure de rectificateur de décalage de phase

a. Le noyau est fait de tôle d'acier au silicium laminée à froid de haute qualité, soigneusement laminée en diagonale à 45 °.

b. L'isolation du transformateur est de classe H, avec une durée de vie de 25 ans, similaire à celle des transformateurs conventionnels.

c. La structure de la bobine n'est pas encapsulée et offre d'excellentes propriétés ignifuges.

d. L'isolation des câbles est de classe H. Les produits ont été peints avec une laque de triple protection et durcis à haute température, ce qui renforce leur capacité anti-court-circuit.

e. Le boîtier du transformateur est fait de tôle d'acier de haute qualité.

f. Les câbles d'entrée et de sortie du transformateur sont généralement connectés par le bas. Les trous de câble sont situés à la base de la boîte du transformateur et un dispositif est installé pour fixer le câble.

Règles de mise en œuvre

IEC 60076 - 1 - 5: Transformateurs de puissance.

IEC 61378 - 1: Transformateur de redresseur-Transformateur industriel.

JB/T 8636 - 1997: Transformateurs et convertisseur de puissance.

GB1094.11 - 2007: Transformateur de puissance de type sec.

GB1094.1 - 2013: Transformateurs de puissance-Généralités.

GB1094.2 - 2013: Transformateur de puissance-Augmentation de la température.

Détails des morceaux

Atelier des produits

Évaluation des transformateurs

ZTELECGROUP Transformer Company possède une vaste expérience dans la conception de transformateurs et leur exploitation sur site, ce qui nous permet d'évaluer avec précision leur état avant et après une panne.

Ces évaluations peuvent être effectuées sur le terrain ou dans l'une de nos installations de classe mondiale, selon la taille du transformateur évalué et son emplacement.

Les services d'évaluation de transformateur typiques comprennent:

Évaluation de l'état sur le terrain.

Échantillonnage et analyse d'huile en collaboration avec TJ| Services d'analyse H2B.

Essais spécialisés de transformateurs avec des équipements de dernière génération.

Recherche de défauts sur le terrain ou en usine.

Type et signification du transformateur de tension réglable avec redresseur de déphasage.

ZT (P) ZT: Transformateur rectificateur pour convertisseur de fréquence (ZP: Pour alimentation électrique avec conversion de fréquence)

La Triphase.

Type de refroidissement (refroidissement par air naturel omis, F: refroidissement par air forcé).

Transformateur de puissance de type sec (non encapsulé).

Classe d'isolation (isolation de classe B-S, isolation de classe H-H).

Capacité nominale (KVA).

Niveau de tension (KV).
