Boîte Cellulaire Fixe XGN7 - 12 Avec Enveloppe Métallique

Carte de distribution fixe avec boîtier métallique de type XGN7 - 12

La carte de distribution fixe XGN7 - 12 avec boîtier métallique (abrégé en armoire de distribution) est utilisée pour recevoir et distribuer de l'énergie électrique dans des systèmes triphasés à courant alternatif de 3, 6, 7, 2 et 12 kV à 50 Hz. Son système de barres, en particulier dans des conditions de fonctionnement fréquentes, est à barre unique (il peut être dérivé en une barre unique avec bypass ou une structure à double barre).

Cette carte de distribution répond aux exigences de la norme nationale GB 3906 - 91 "Appareil de distribution avec boîtier métallique de 3 - 35 kV AC" et de la norme internationale IEC 298, et a la fonction de "cinq gardes".

Le commutateur principal de cette carte de distribution utilise un disjoncteur à vide de la série ZN28A-12 ou ZN22 - 12, équipé d'un mécanisme de commande électromagnétique CD17A et d'un mécanisme de commande à ressort CT19B. Le déconnecteur utilise des produits de la série rotative GN30 - 12 et de la série GN22 - 10 à courant élevé. IEC 62271 - 202: Équipements de commutation et de commande à haute tension-Partie 202: postes préfabriqués AT/BT.

Boîte cellulaire fixe XGN7 - 12 avec enveloppe métallique

a Température ambiante: -25 ° C à +40 ° C;

b Altitude ≤ 1000 m;

c Humidité relative de l'environnement: humidité relative moyenne quotidienne ≤ 95%; humidité relative moyenne mensuelle ≤ 90%;

d Magnitude sismique ≤ 8;

e les lieux protégés contre le feu, l'explosion, la corrosion chimique et les vibrations intenses, avec un degré de contamination ne dépassant pas 3.

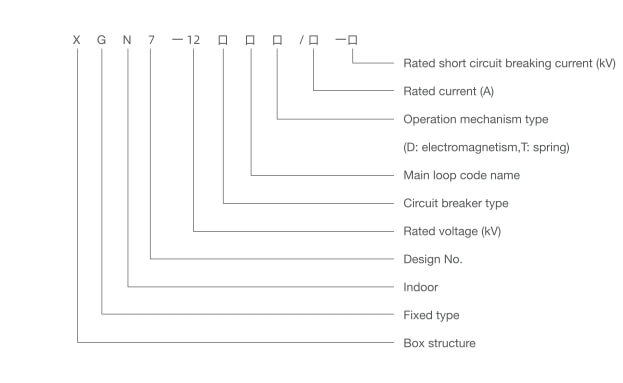

Description Du Type
