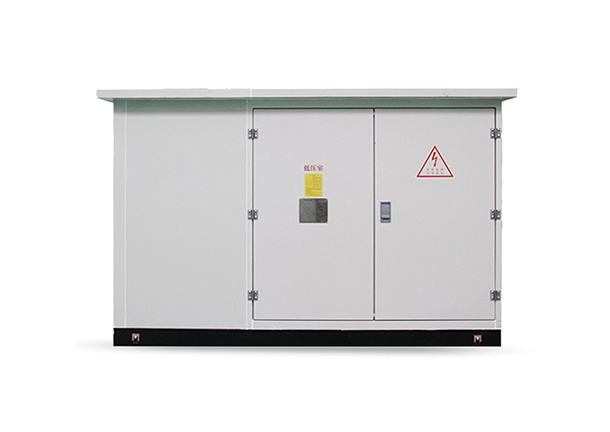

Transformateur Boîtier Spécial Pour La Production D'Énergie (Photovoltaïque/Éolien)

En tant que méthode de production d'énergie propre, la production d'énergie renouvelable s'est développée rapidement à la fois au niveau national et international. Les transformateurs combinés de la série ZGS pour la production d'énergie renouvelable (photovoltaïque/éolien) sont des transformateurs de type piédestal qui combinent corps de transformateur, interrupteur de charge immergé dans l'huile, fusible immergé dans l'huile, tableau de distribution, dispositif de distribution d'énergie basse tension et autres équipements de soutien. Les chambres haute et basse tension et les transformateurs sont disposés en forme triangulaire. Ils répondent simultanément à diverses exigences de configuration, telles que la mesure de puissance utilisateur, la compensation de puissance réactive, le bypass basse tension, etc. Ils conviennent aux systèmes de puissance terminale de 35 kV ou moins, avec une plage de capacité de 500 à 5000 kVA. Le degré de protection du boîtier peut atteindre IP54 ou plus, et ils conviennent aux parcs photovoltaïques et éoliens sur terre, sur l'eau et en mer.

Règles de mise en œuvre

GB 1094.1 - 2013: Transformateurs de puissance-Partie 1: Généralités.

GB 1094.2 - 2013: Transformateurs de puissance-Partie 2: Augmentation de température.

Transformateurs de puissance-Partie 3: Niveaux d'isolation, essais d'isolation et inter-fers pour l'isolation externe.

GB 1094.5: Transformateurs de puissance-Partie 5: Capacité à résister aux courts-circuits.

GB/T 11022 - 2011: Conditions techniques communes pour les commutateurs et les commandes à haute tension.

GB 7251.1 - 2013: Enveloppes et commandes basse tension-Partie 1: Généralités.

GB 50150 - 2006: Ingénierie d'installation des appareils électriques-Norme pour les essais de livraison des équipements électriques.

JG/T 10217 - 2013: Transformateur de piédestal.

Caractéristiques de

Petite taille, structure compacte, taille compacte, transport et installation faciles.

+ Faibles pertes, faible niveau de bruit, faible élévation de température, capacité de surcharge élevée et résistance élevée aux courts-circuits soudains.

+ Structure entièrement fermée et isolée, fonctionnement sûr et fiable.

+ La méthode de câblage est flexible et facile à utiliser, ce qui lui permet d'être utilisé dans les systèmes de terminaux et les réseaux en anneau.

+ Le corps du transformateur est installé à l'extérieur de la boîte, ce qui permet une bonne dissipation de la chaleur et un entretien facile.

+ Le boîtier est traité avec de la peinture en aérosol (plastique) par électrophorèse sur une plaque d'acier laminée à froid, résistante à la corrosion et aux excellentes propriétés mécaniques.

Conditions environnementales:

Altitude inférieure à 4000 m.

b Température ambiante: -45 ° C à +45 ° C.

Niveau de pollution: IIl.

Humidité relative: L'humidité moyenne quotidienne ne dépasse pas 95% et la moyenne mensuelle ne dépasse pas 90%.

Diagramme unifilar primaire (diagramme typique).

1. Diagramme unifilar primaire d'une sous-station de type terminal.

Le système de la double division.

2.Diagramme principal à une seule ligne de la sous-station du réseau en anneau.

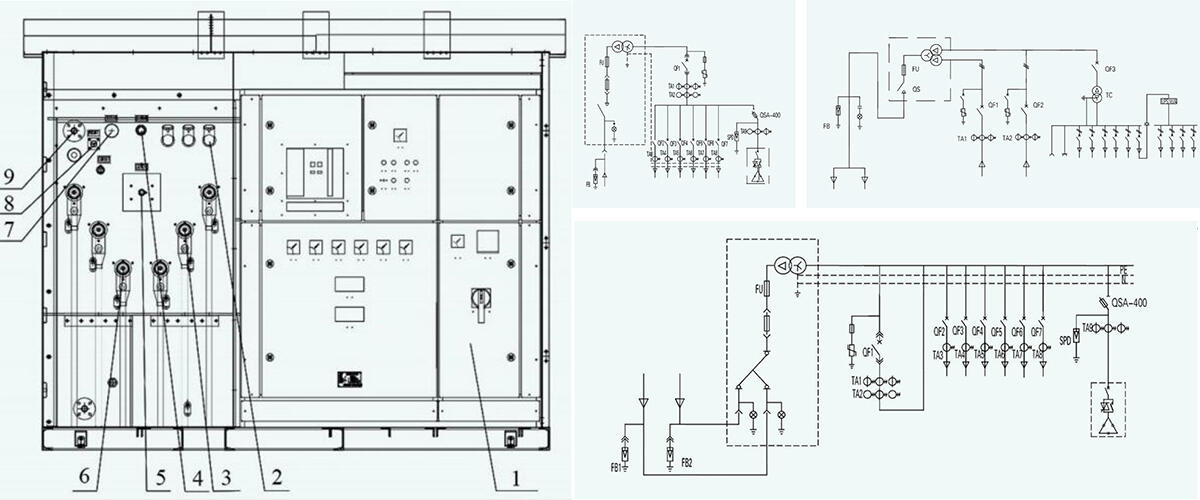

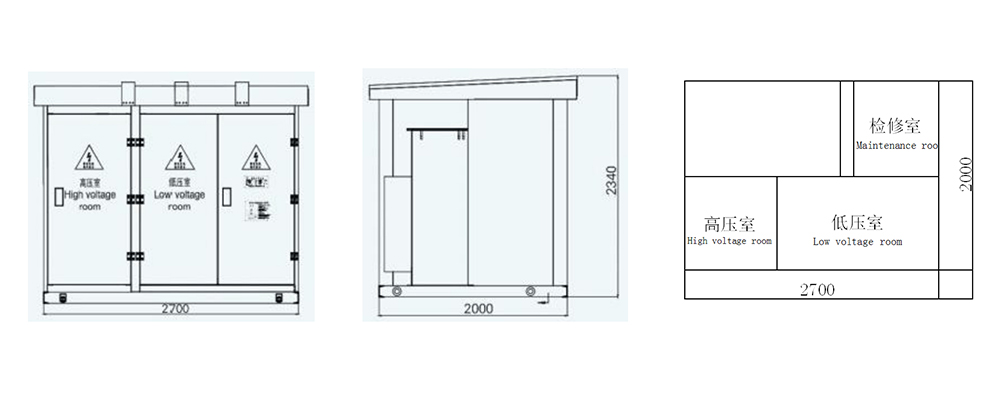

Dessin de la limite de la boîte:(Prenons 630 kVA comme exemple)

1. Appareils de distribution à basse tension 4. La valve de décharge de pression 7. Manomètre du vide.

2. Fusionné par 5. Commutateur de charge de type T 4 position 8. Indicateur de niveau d'huile.

3. Connexion externe 6. Siège de la boîte 9. L'huile de remplissage Valve.

Réservoir d'huile IP68, chambre haute et basse tension IP54
