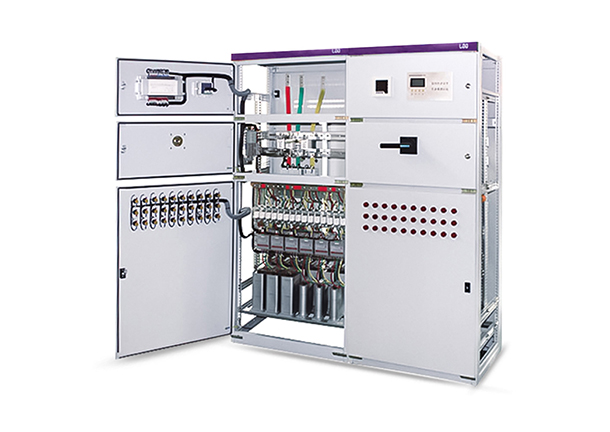

Dispositif Intelligent De Compensation De Puissance Réactive À Basse Tension GGJ

Dispositif intelligent de compensation de puissance réactive à basse tension GGJ

Le dispositif de compensation de puissance réactive intelligent basse tension GGJ intègre un contrôle de micro-ordinateur par conception assistée par ordinateur (CAO) et effectue une compensation de suivi de puissance réactive intelligente. Avec une structure raisonnable et une technologie de pointe, il est largement utilisé dans les réseaux électriques basse tension pour améliorer le facteur de puissance, réduire les pertes réactives et optimiser la qualité de l'alimentation électrique. En tant que produit d'économie d'énergie de nouvelle génération, il est particulièrement utilisé dans les transformateurs triphasés de 130 à 600 kVA pour la compensation de puissance réactive. IEC 61439 - 1:2011 Appareillages de commutation et de commande basse tension-Partie 1: Normes générales

Dispositif intelligent de compensation de puissance réactive à basse tension GGJ

Contrôlé par un contrôleur intelligent, avec toutes les fonctions. Performances fiables, compensation automatique; vous pouvez augmenter le facteur de puissance jusqu'à 0,9 ou même plus.

Affichage en temps réel du facteur de puissance du réseau et de sa portée: délai (0,00 - 0,99), avance (0,00 - 0,99).

Avec une protection complète contre la surtension, les surharmoniques, la surcompensation, la défaillance du système, la défaillance de phase, la surcharge et autres caractéristiques.

Les paramètres configurés ne seront pas perdus après une panne de courant et l'équipement entrera automatiquement en mode de fonctionnement, normalisant le réseau électrique sans avoir besoin de supervision.

En fonction de l'équilibre de charge du réseau, une compensation de phase ou mixte peut être effectuée.

Capacité anti-interférence: Il supporte des impulsions d'interférence d'une amplitude de 2000 V directement à partir du réseau, dépassant les normes professionnelles nationales.

Dispositif intelligent de compensation de puissance réactive à basse tension GGJ

a Altitude: ≤ 2000 m.

b Environnement d'installation: exempt de gaz et de vapeurs nocifs, de poussières et de moisissures conductrices ou explosives.

c Humidité relative: ≤ 90% à 20 ° C.

d Température ambiante: -20 ° C à +45 ° C.

Dispositif intelligent de compensation de puissance réactive basse tension GGJ

Mesure en temps réel et enregistrement horaire de la tension triphasée, du courant, de la fréquence, de la puissance active, de la puissance réactive, du facteur de puissance, de l'énergie active et réactive du côté basse tension du transformateur; taux de distorsion global de tension et de courant, et capacité sous-harmonique de 2 - 25.

Interface RS-232 et RS-485 pour la transcription de données informatiques. Il permet également la lecture sans fil des compteurs, les tests d'appareils, le réglage des paramètres, la mesure des données en temps réel et la lecture des données enregistrées via la communication à distance.

Fonction d'analyse de données C: effectuer des analyses et des processus, ainsi que des requêtes statistiques sur les données de charge de fonctionnement; analyser de manière exhaustive la qualité de l'alimentation électrique, calculer le taux de tension nominale, le taux de charge et la fiabilité de l'alimentation électrique et le taux de charge maximal; inspecter le facteur de puissance, la puissance active et la puissance réactive dans différentes périodes de temps; Faire le diagramme de tension, courant et facteur de puissance de chaque phase; imprimer l'analyse synthétique et le rapport statistique.
