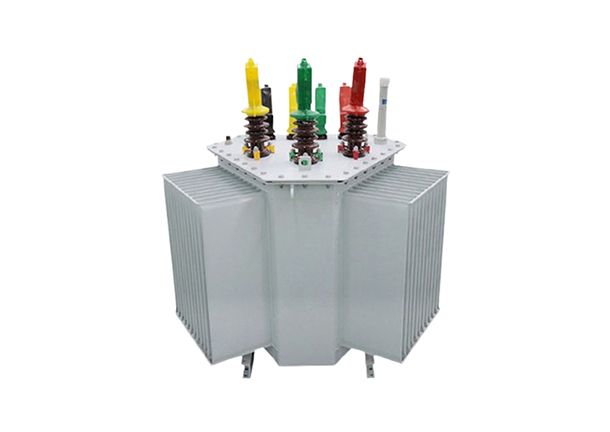

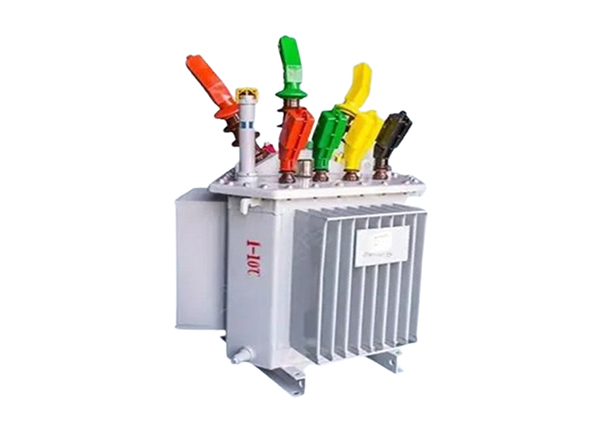

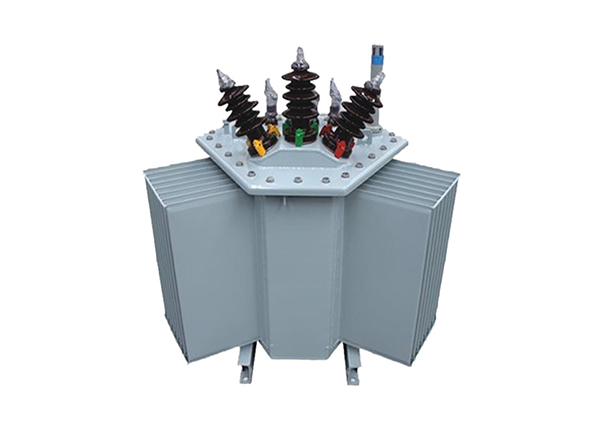

Série De Transformateurs Immergés Dans L'huile 3D S13-M-30 ~ 6300/10

Transformateur immergé dans l'huile avec noyau de bobine tridimensionnel (3D)

Description de

Le transformateur immergé dans l'huile avec un noyau de bobine tridimensionnel (3D), le transformateur avec un noyau de blessure combiné tridimensionnel, le transformateur triphasé avec un noyau de blessure combiné tridimensionnel, le transformateur avec un noyau de blessure tridimensionnel et le transformateur avec un noyau de blessure tridimensionnel, entre autres, se réfèrent tous au transformateur avec un noyau de blessure tridimensionnel, et les lettres "RL" apparaissent sur leurs modèles. Par exemple, S13-MRL-6300/10, SCB11-RL-1000/10, où le « R » représente le noyau enroulé et le « L » représente la structure tridimensionnelle.

Le transformateur à noyau enroulé tridimensionnel est un transformateur de puissance économe en énergie. Il reformule de manière créative la structure du circuit magnétique laminé et la disposition triphasée du transformateur de puissance traditionnel, optimisant encore les performances du produit: Par exemple, le circuit magnétique triphasé est complètement symétrique, l'effet d'économie d'énergie est perceptible, le bruit est considérablement réduit, la dissipation de chaleur et la capacité de surcharge sont plus fortes, La structure est compacte avec un petit volume.

Le transformateur à noyau enroulé tridimensionnel est un transformateur immergé dans l'huile à noyau de bobine tridimensionnel (3D) qui reformule de manière créative la structure du circuit magnétique laminé et l'agencement triphasé des transformateurs de puissance traditionnels, améliorant ainsi l'optimisation des performances du produit.

Le composant clé du transformateur de noyau de blessure tridimensionnel est le noyau de blessure tridimensionnel, qui est composé de trois noyaux à châssis unique de la même taille. Les sections transversales du noyau principal et le joug de fer de chaque noyau de cadre unique sont égales et approchent un demi-cercle. Après la combinaison, les trois noyaux principaux du noyau sont disposés sous la forme d'un triangle équilatéral et la section transversale des piliers du noyau se rapproche d'un cercle. La longueur du circuit magnétique des trois noyaux et la longueur du joug de fer sont les plus courtes, de sorte que le noyau est léger et que les pertes de vide sont faibles.

Caractéristiques de

La série de transformateurs immergés dans l'huile à noyau de bobine tridimensionnel (3D) rompt avec la structure plate traditionnelle et adopte une structure tridimensionnelle symétrique triphasée. Le circuit magnétique du noyau de fer triphasé est complètement symétrique, la résistance magnétique est considérablement réduite, et les pertes de courant d'excitation et de vide sont nettement réduites. Il s'agit d'un transformateur économe en énergie qui utilise des matériaux traditionnels, mais qui présente un bruit plus faible et une structure compacte. Sa performance exceptionnelle en matière d'économie d'énergie et de protection de l'environnement est entièrement conforme à la politique d'économie d'énergie de la Chine.

1. Optimisation du circuit magnétique

(1)Il n'y a pas de joints entre les couches du noyau enroulé en trois dimensions, et le circuit magnétique est réparti uniformément dans tout le noyau. Il n'y a pas de zone évidente de haute résistance, ni de distorsion de la densité de flux magnétique dans les joints.

(2)La direction du flux magnétique coïncide complètement avec l'orientation cristalline de la tôle d'acier au silicium.

(3)Les longueurs des circuits magnétiques triphasés sont complètement égales, et la somme des longueurs des circuits magnétiques triphasés est la plus courte.

(4)Le circuit magnétique triphasé est complètement symétrique et le courant de vide triphasé est complètement équilibré.

2. Faibles pertes et effet d'économie d'énergie significatif

(1)La direction de l'aimantation du noyau laminé tridimensionnel coïncide complètement avec la direction de roulement de la tôle d'acier au silicium, et il n'y a pas de chevauchement entre les couches de noyau. Le flux magnétique est uniformément réparti dans tout le circuit magnétique, sans zones évidentes de haute résistance ou de joints, et sans phénomène de distorsion de la densité de flux magnétique.

Dans l'hypothèse d'utiliser le même matériau, par rapport au noyau laminé, le coefficient de processus de perte de fer du noyau laminé diminue de 1,3 à 1,5 à environ 1,05. Avec ce seul aspect, les pertes de base peuvent être réduites de 10 à 20%.

(2)En raison de sa structure tridimensionnelle spéciale, le matériau utilisé dans la partie de joug de fer du noyau est réduit de 25% par rapport au noyau laminé traditionnel, et le poids réduit des coins représente environ 6% du poids total du noyau.

(3)Le traitement de coupe de la tôle d'acier siliceux aggrave sa perméabilité magnétique. Le noyau laminé tridimensionnel est soumis à un traitement de recuit sous vide à l'azote à haute température (800 ° C), ce qui élimine non seulement la contrainte mécanique du noyau, mais affine également le domaine magnétique de la tôle d'acier au silicium, améliorant la capacité secondaire de la tôle d'acier au silicium et rendant ses performances bien meilleures que les performances de l'usine.

(4)Après les essais, il a été déterminé que les pertes de vide du transformateur tridimensionnel sont inférieures de 25 à 35% à celles spécifiées dans la norme nationale, et le courant de vide peut être réduit jusqu'à 92%.

3. Sous le bruit

Les causes profondes du bruit causé par les vibrations du corps du transformateur sont:

La magnétostriction de la tôle d'acier au silicium provoque des vibrations du noyau et la génération de bruit.

Il existe une attraction électromagnétique causée par la fuite de flux magnétique entre les joints des tôles d'acier siliceux et les couches stratifiées, ce qui provoque la vibration du noyau et la génération de bruit.

La densité magnétique de travail du transformateur est trop élevée (approche ou atteint le point de saturation), et la fuite de flux magnétique est excessive, ce qui provoque du bruit.

Étant donné que le noyau laminé tridimensionnel est fabriqué en laminant des bandes de tôle d'acier au silicium en continu et étroitement dans une machine d'enroulement de noyau spécialisée, il n'a pas de joints ou génère du bruit causé par des circuits magnétiques discontinus tels que le noyau laminé. En même temps, le circuit magnétique triphasé et le flux magnétique sont complètement symétriques, et la densité magnétique de travail est raisonnablement conçue, de sorte que le bruit du produit est considérablement réduit.

Le niveau sonore de l'essai de type de produit SGB10-RL-2000/10 n'est que de 47 dB, soit 19 dB de moins que les 66 dB spécifiés dans la norme nationale. Il est presque silencieux sur le plan environnemental et est idéal pour une utilisation intérieure et dans les zones résidentielles.

4. Capacité de surcharge élevée

(1)La chaleur générée par le produit lui-même est très faible: les pertes de vide et le courant de vide du transformateur à noyau enroulé sont très faibles, de sorte que la chaleur générée par le produit lui-même est très faible.

(2)Comme le montre la figure 1, les bobines triphasées sont disposées en forme de « clou », formant un canal central de gaz naturel qui monte et descend entre les bobines-la « cheminée d'échappement ». En raison de la différence de température de 30 - 40 ° C entre le joug de fer supérieur et inférieur, une forte convection d'air est générée: de l'air froid est acheminé de la base au canal central et de la chaleur est rayonnée de la pente intérieure du joug de fer supérieur, permettant à la chaleur générée par le transformateur d'être rapidement transportée dans la circulation naturelle.

5. Structure compacte et petite empreinte de

Le noyau tridimensionnel spécial rend la structure du produit compacte et la disposition raisonnable. La surface plane de l'unité est réduite de 10 à 15% par rapport aux produits traditionnels, et la hauteur de l'unité est réduite de 10 à 20%. Si elle est installée dans une sous-station à boîte, le volume de la sous-station à boîte peut être réduit de près de 1/4.
