Transformateur Spécial Pour La Production D'Énergie Renouvelable (Photovoltaïque, Éolien)

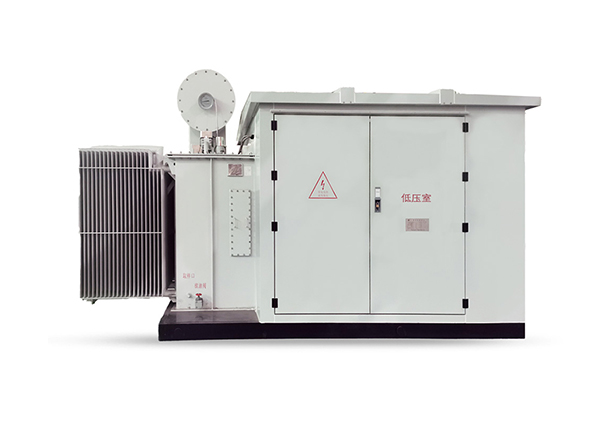

Ce transformateur boîtier est également adapté à la production d'énergie nouvelle (photovoltaïque/éolien). La salle des transformateurs, ainsi que les salles haute et basse tension, sont disposées sous la forme d'un rectangle, et les fusibles haute tension et les commutateurs de charge sont déplacés de l'intérieur du réservoir du transformateur vers la salle haute tension. Le transformateur adopte une structure de réservoir de stockage d'huile externe, dont le niveau d'huile est visible à l'œil nu et le rend facile à remplir et à vider. Sa capacité peut être augmentée jusqu'à 6300 kVA, et le transformateur externe facilite la maintenance. Le niveau de protection du réservoir de carburant est IP68 et celui des salles haute et basse tension est IP54, ce qui permet son utilisation dans divers environnements difficiles.

Conditions environnementales

Altitude inférieure à 4000 m;

b Température ambiante: -45 ° C à +45 ° C;

Niveau de pollution: III.

Humidité relative: L'humidité moyenne quotidienne ne dépasse pas 95% ni la moyenne mensuelle 90%.

Remarque: Si les conditions ci-dessus ne sont pas remplies, vérifiez auprès du fabricant.

Règles de mise en œuvre

GB 1094.1 - 2013: Transformateurs de puissance-Partie 1: Généralités.

GB 1094.2 - 2013: Transformateurs de puissance-Partie 2: Augmentation de température.

Transformateurs de puissance-Partie 3: Niveaux d'isolation, essais d'isolation et inter-fers pour l'isolation externe.

GB 1094.5: Transformateurs de puissance-Partie 5: Capacité à résister aux courts-circuits.

GB/T 11022 - 2011: Conditions techniques communes pour les commutateurs et les commandes à haute tension.

GB 7251.1 - 2013: Enveloppes et commandes basse tension-Partie 1: Généralités.

GB 50150 - 2006: Ingénierie d'installation des appareils électriques-Norme pour les essais de livraison des équipements électriques.

Diagramme unifilar primaire (diagramme typique).

Dimensions de la structure et limites.

1. Basse tension 3. Transformée 5. Haute tension 7. Embrasser le câble

2.Rack de bar collecteur isolé 4. Le préservatif 6. Le switch 8. Isolateurs de poste
