Tension nominale: 400 V-35 kV
Capacité nominale: 50 kVA-30 000 kVA
Transformateur de phase shift résine
Le transformateur de tension alternative à déphasage en résine fondue peut être combiné avec un régulateur de vitesse à fréquence variable à haute tension pour mettre en œuvre plusieurs technologies et supprimer efficacement le contenu harmonique.

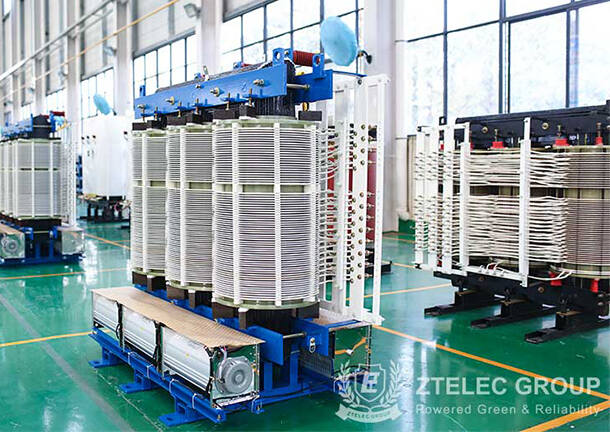

Transformateur de déplacement de phase de résine fondue
Description du produit
Norme exécutive sur le transformateur de déplacement de phase en résine fondue
Norme de la Commission électrotechnique internationale (CEI):
IEC 60076 - 1 - 5 Transformateurs de puissance
IEC 61378 - 1: Transformateurs de redresseurs: Transformateurs pour applications industrielles
Normes nationales et industrielles:
JB/T 8636 - 1997 Transformateur de conversion de puissance
GB1094.11 - 2007 "Transformateur de puissance de type sec"
GB1094.1 - 1996 "Transformateur de puissance: Général"
GB1094.2 - 1996 "Transformateur de puissance: augmentation de la température"
Type et signification du transformateur à décalage de phase en résine fondue
ZT (P) ZT: Transformateur rectificateur pour convertisseur de fréquence (ZP: Pour alimentation électrique avec conversion de fréquence)
La Triphase
Type de refroidissement (refroidissement par air naturel omis, F: refroidissement par air forcé)
Transformateur de puissance de type sec (non encapsulé)
Classe d'isolation (isolation de classe B-S, isolation de classe H-H)
Capacité nominale (KVA)
Niveau de tension (KV)
Caractéristiques du transformateur de déplacement de phase de résine fondue
Cette série de produits se caractérise par une forme d'onde lisse, une faible pollution harmonique, une bonne dissipation thermique, une résistance élevée aux chocs thermiques, une capacité de surcharge élevée, de faibles pertes, un faible niveau de bruit et une maintenance facile. Cette série de produits, qui fonctionne comme une alimentation isolée dans le dispositif de régulateur de vitesse à fréquence variable à haute tension, peut être combinée avec un tel dispositif pour mettre en œuvre diverses technologies et supprimer efficacement le contenu harmonique.

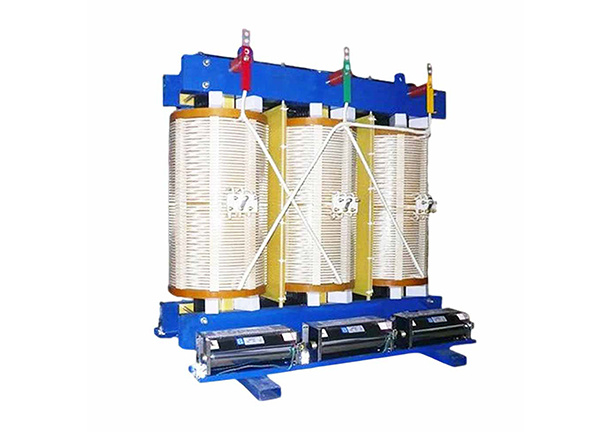

Transformateur de déplacement de phase de résine fondue
Il convient aux industries électriques, pétrolières, chimiques, métallurgiques, d'approvisionnement en eau municipale, de traitement des eaux usées, textile, papier, pharmaceutique, charbon, ciment, laminoir (fabrication de l'acier) et autres.
Structure du transformateur de déplacement de phase de résine fondue
a. Le noyau est fait de tôle d'acier au silicium laminée à froid de haute qualité, soigneusement laminée en diagonale à 45 °.
b. L'isolation du transformateur est de classe H, avec une durée de vie de 20 ans, similaire à celle des transformateurs conventionnels.
c. La structure de la bobine n'est pas encapsulée et offre d'excellentes propriétés ignifuges.
d. L'isolation des câbles est de classe H. Les produits ont été peints avec une laque de triple protection et durcis à haute température, ce qui renforce leur capacité anti-court-circuit.
e. Le boîtier du transformateur est fait de tôle d'acier de haute qualité.
f. Les câbles d'entrée et de sortie du transformateur sont généralement connectés par le bas. Les trous de câble sont situés à la base de la boîte du transformateur et un dispositif est installé pour les fixer.
|
Type de |
Capacité (kVA) |
Qtyof secrétaires |
Impédance de court-circuit ( %) |
Dimensions (L × LxH, mm) |
Poids total (kg) |
|
ZT (P) et SFG (H)-250/6 |
250 |
9 12 15 18 21 ans |
de 6 à 9% |
Environ 1300 x 880 x 1440 |
970 |
|
ZT (P) et SFG (H)-315/6 |
315 |
Environ 1300 x 880 x 1440 |
1110 |
||
|
ZT (P) et SFG (H)-400/6 |
400 |
Environ 1360 × 880 × 1450 |
1200 |
||
|
ZT (P) et SFG (H)-500/6 |
500 |
Environ 1360 × 960 × 1490 |
1380 |
||
|
ZT (P) et SFG (H)-630/6 |
630 |
1360 par 960 par 1500 |
1530 |
||
|
ZT (P) et SFG (H)-710/6 |
710 |
Environ 1440 × 960 × 1500 |
1680 |
||
|
ZT (P) et SFG (H)-800/6 |
800 |
Environ 1480 × 960 × 1520 |
1790 |
||
|
ZT (P) et SFG (H)-900/6 |
900 |
Environ 1480 × 960 × 1540 |
1940 |
||
|
ZT (P) et SFG (H)-1000/6 |
1000 |
Environ 1500 x 960 x 1550 |
2110 |
||
|
ZT (P) et SFG (H)-1120/6 |
1120 |
Environ 1550 x 960 x 1580 |
2190 |
||
|
ZT (P) et SFG (H)-1250/6 |
1250 |
Environ 1580 × 960 × 1630 |
2440 |
||
|
ZT (P) et SFG (H)-1400/6 |
1400 |
Il est de 1610 × 1020 × 1630. |
2610 |
||
|
ZT (P) et SFG (H)-1600/6 |
1600 |
Environ 1660 × 1020 × 1680 |
2890 |
||
|
ZT (P) et SFG (H)-1800/6 |
1800 |
Environ 1650 × 1020 × 1740 |
3060 |
||
|
ZT (P) et SFG (H)-2000/6 |
2000 |
Environ 1680 × 1020 × 1800 |
3420 |
||
|
ZT (P) et SFG (H)-2250/6 |
2250 |
Environ 1720 × 1020 × 1840 |
3810 |
||
|
ZT (P) et SFG (H)-2500/6 |
2500 |
Environ 1760 × 1020 × 1860 |
4120 |
||
|
ZT (P) SFG (H) à-2800/6 |
2800 |
Environ 1800 × 1020 × 1860 |
4490 |
||
|
ZT (P) et SFG (H)-3000/6 |
3000 |
1820 par 1120 par 1860 |
4840 |
||
|
ZT (P) et SFG (H)-3150/6 |
3150 |
Environ 1860 × 1120 × 1900 |
5200 |
||
|
ZT (P) et SFG (H)-3500/6 |
3500 |
Environ 1900 × 1120 × 1940 |
5620 |
||
|
ZT (P) et SFG (H)-3750/6 |
3750 |
Environ 1960 × 1120 × 2050 |
5810 |
||
|
ZT (P) et SFG (H)-4000/6 |
4000 |
Environ 1990 × 1200 × 2050 |
6210 |
||
|
ZT (P) et SFG (H)-4500/6 |
4500 |
Environ 2070 × 1200 × 2100 |
6910 |
||
|
ZT (P) et SFG (H)-5000/6 |
5000 |
Environ 2150 × 1200 × 2100 |
7440 |
||
|
ZT (P) et SFG (H)-6300/6 |
6300 |
Environ 2200 × 1300 × 2140 |
8860 |
||
|
ZT (P) et SFG (H)-8000/6 |
8000 |
Environ 2200 × 1300 × 2200 |
9670 |
|
Type de |
Capacité (kVA) |
Qtyof secrétaires |
Impédance de court-circuit ( %) |
Dimensions (LxLxH, mm) |
Poids total (kg) |
|
ZT (P) et SFG (H)-315/10 |
315 |
15 18 21 24 27 30 et 36 |
de 6 à 9% |
Environ 1380 × 920 × 1450 |
1090 |
|
ZT (P) et SFG (H)-400/10 |
400 |
1380 par 920 par 1490 |
1250 |
||
|
ZT (P) et SFG (H)-500/10 |
500 |
Environ 1420 × 960 × 1520 |
1410 |
||
|
ZT (P) et SFG (H)-630/10 |
630 |
Environ 1450 × 960 × 1550 |
1640 |
||
|
ZT (P) et SFG (H)-710/10 |
710 |
Environ 1480 × 960 × 1580 |
1780 |
||
|
ZT (P) et SFG (H)-800/10 |
800 |
Environ 1530 × 960 × 1620 |
1860 |
||
|
ZT (P) et SFG (H)-900/10 |
900 |
Environ 1580 × 960 × 1640 |
2050 |
||
|
ZT (P) et SFG (H)-1000/10 |
1000 |
Environ 1640 × 960 × 1660 |
2250 |
||
|
ZT (P) et SFG (H)-1120/10 |
1120 |
Environ 1640 × 1020 × 1680 |
2300 |
||
|
ZT (P) et SFG (H)-1250/10 |
1250 |
Environ 1680 × 1020 × 1720 |
2470 |
||
|
ZT (P) et SFG (H)-1400/10 |
1400 |
Environ 1700 × 1020 × 1760 |
2810 |
||
|
ZT (P) et SFG (H)-1600/10 |
1600 |
Environ 1780x1020x1800 |
3040 |
||
|
ZT (P) et SFG (H)-1800/10 |
1800 |
Environ 1780 × 1020 × 1820 |
3360 |
||
|
ZT (P) et SFG (H)-2000/10 |
2000 |
Environ 1780 × 1020 × 1860 |
3690 |
||
|
ZT (P) et SFG (H)-2250/10 |
2250 |
Environ 1780 × 1020 × 1900 |
4170 |
||
|
ZT (P) et SFG (H)-2500/10 |
2500 |
Environ 1800 × 1020 × 1900 |
4410 |
||
|
ZT (P) SFG (H) à-2800/10 |
2800 |
Environ 1840 × 1120 × 1950 |
4720 |
||
|
ZT (P) et SFG (H)-3000/10 |
3000 |
Environ 1880 × 1120 × 1950 |
5020 |
||
|
ZT (P) et SFG (H)-3150/10 |
3150 |
Environ 1920 × 1120 × 2000 |
5400 |
||
|
ZT (P) et SFG (H)-3500/10 |
3500 |
De 1980 à 1120 en 2050 |
5400 |
||
|
ZT (P) et SFG (H)-3750/10 |
3750 |
Environ 2010 × 1200 × 2050 |
5900 |
||
|
ZT (P) et SFG (H)-4000/10 |
4000 |
Environ 2060 × 1200 × 2080 |
6360 |
||
|
ZT (P) et SFG (H)-4500/10 |
4500 |
Environ 2120 × 1200 × 2100 |
6960 |
||
|
ZT (P) et SFG (H)-5000/10 |
5000 |
Environ 2200 × 1200 × 2150 |
7440 |
||
|
ZT (P) et SFG (H)-6300/10 |
6300 |
Environ 2250 × 1300 × 2150 |
8950 |
||
|
ZT (P) et SFG (H)-8000/10 |
8000 |
Environ 2250 × 1350 × 2250 |
10900 |
