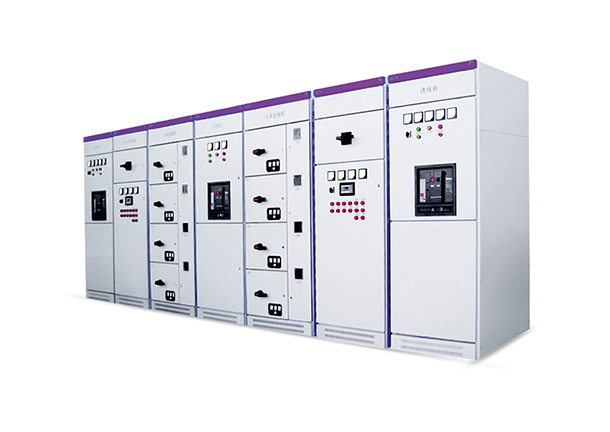

Cellules Basse Tension Amovibles GCK

Cellules basse tension amovibles GCK

Les cellules amovibles basse tension GCK sont applicables aux systèmes de distribution basse tension avec courant alternatif 50 Hz et une tension de fonctionnement nominale de 380 V. Elles intègrent des fonctions de centre de puissance (PC) et de centre de contrôle du moteur (MCC). Tous ses paramètres techniques sont conformes aux normes nationales. Grâce à leur structure avancée, leur aspect attrayant, leurs performances électriques élevées, leur haut niveau de protection, leur fiabilité, leur sécurité et leur maintenance facile, ils constituent le dispositif de distribution idéal pour les systèmes d'alimentation électrique basse tension dans les industries métallurgique, pétrolière, chimique, énergétique, des machines et du textile léger, entre autres.

Le produit est conforme aux normes IEC-439, GB7251.1 et IEC 61439 - 1: Cellules et ensembles de commande basse tension-Partie 1: Règles générales.

Cellules basse tension amovibles GCK

+ GCK1 et GCJ1 sont des structures combinées de type assemblage. La structure de base est assemblée à l'aide de barres d'acier spéciales.

+ La structure de l'armoire, les dimensions des composants et les dimensions des trous varient en fonction du module de base E = 25 mm.

+ Dans le projet CCM, l'armoire est divisée en cinq zones (compartiments): zone de barre horizontale, zone de barre verticale, zone d'unité fonctionnelle, compartiment de câble et zone de barre neutre à terre. Chaque zone est mutuellement isolée pour un fonctionnement normal du circuit et empêche efficacement l'expansion des défauts.

+ Toutes les structures de l'armoire sont reliées et fixées par des boulons, ce qui empêche la distorsion et les contraintes de soudage et améliore la précision.

+ Les composants ont une grande universalité, une bonne applicabilité et un degré élevé de standardisation.

+ Le mécanisme de démontage et de retrait des unités fonctionnelles (tiroir) est actionné par un levier, ce qui est facile et fiable, grâce à son palier.

Basse tension GCK appareillage amovible

a L'altitude au-dessus du niveau de la mer ne doit pas dépasser 2000 m. b Température ambiante: -5 °C à +40 °C et température moyenne ≤ +35 °C en 24 h.

c Conditions atmosphériques: air pur, humidité relative inférieure à 50% à +40 ° C et humidité relative plus élevée à basse température, par exemple 90% à +20 °C.

b Lieux sans risque d'incendie, d'explosion, de contamination grave, de corrosion chimique ou de fortes vibrations.

e La pente d'installation ne doit pas dépasser 5 ° C.

f Le centre de contrôle est adapté au transport et au stockage aux températures suivantes: -25 ° C à +55 ° C. Sur une courte période (en 24 heures), il ne doit pas dépasser +70 ° C.
