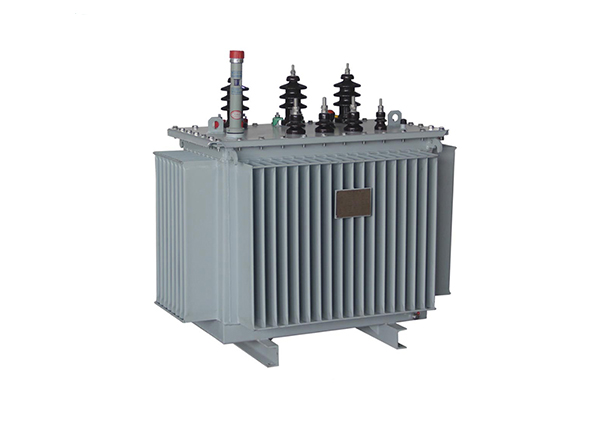

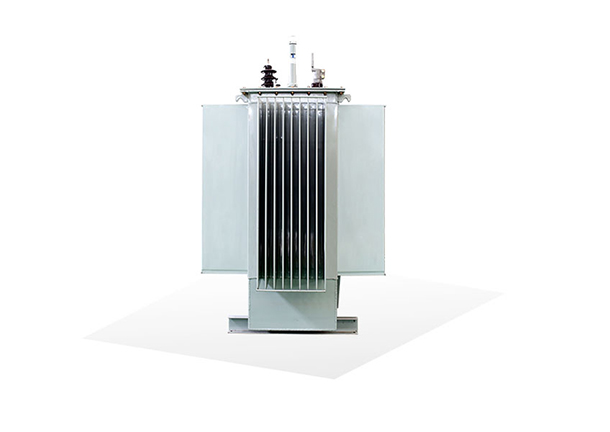

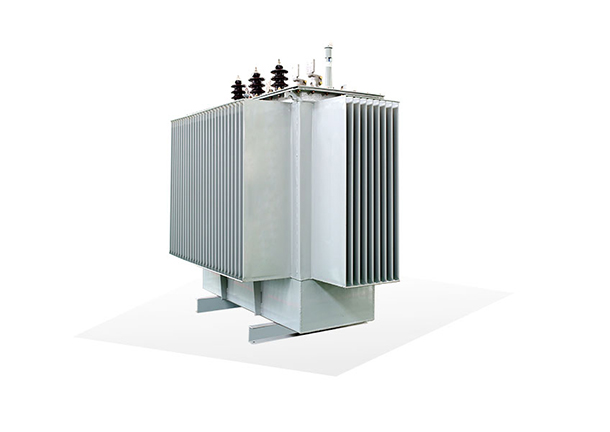

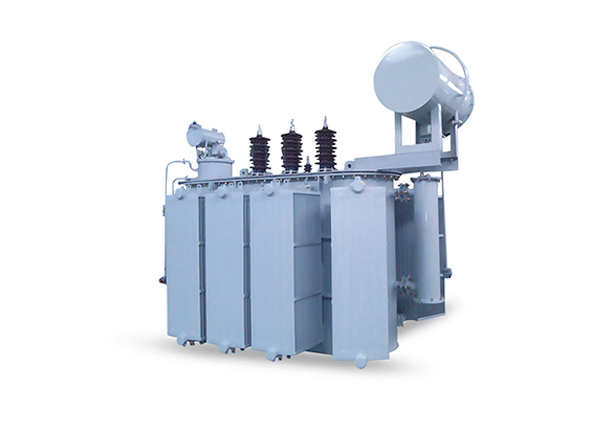

Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35
Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35

Série De Transformateurs D'huile Avec Variateur De Dérivation De Charge S (Z) 11 - 630 ~ 31500/35

Tension nominale: 35kV-38.5kV

Capacité nominale: 630kVA-31500kVA

Scénarios d'application: Les sites de distribution d'énergie tels que les entreprises industrielles et minières, les bâtiments agricoles et civils, ainsi que les sites à forte pollution pétrolière et chimique dans les industries pétrolière et chimique.

Certifications et normes: CE délivré par TÜV·CB IEC EN ISO 9001·14001·45001.

Description Du Produit

Transformateur régulateur de tension et capacité de charge de 10kV, 20kV et 35kV



Description de



¿Qu 'est-ce qu' un transformateur avec variable de dérivation de charge?



Le transformateur d'huile avec dérivation de charge variable a une impédance, de sorte que pendant le processus de transmission, il y a une chute de tension qui varie en fonction de la charge du côté de l'utilisateur. La fluctuation de la tension du système et le changement de la charge du côté de l'utilisateur provoquent ensemble un grand changement de tension. Dans l'hypothèse d'atteindre l'équilibre de puissance sur le site, lorsque la fluctuation de tension dépasse une valeur fixe, le transformateur avec entraînement de dérivation en charge ajustera la tension après un certain délai pour la maintenir stable.



On appelle transformateur à charge de dérivation variable celui qui complète le changement de tension à travers ses fils pendant que la charge est en fonctionnement.



La tâche du transformateur de puissance est de fournir de l'électricité directement au centre de charge. Le côté primaire est directement raccordé au réseau de tension principal (220 kV et plus) ou au réseau régional d'alimentation électrique (35 - 110 kV). Ce type de transformateur fournit une puissance active à la charge et fournit généralement une puissance réactive. Il a généralement une grande impédance de court-circuit. Lorsque la charge régionale change, si un transformateur avec variateur de dérivation en charge n'est pas équipé, la tension du bus d'alimentation changera également en conséquence.



Par conséquent, dans l'hypothèse d'atteindre l'équilibre réactif régional, le transformateur de l'onduleur de dérivation de charge varie avec l'augmentation ou la diminution de la charge régionale. Il est nécessaire de coopérer avec les condensateurs en parallèle et les réacteurs basse tension de l'équipement de compensation réactive pour ajuster les fils à tout moment, assurant ainsi la qualité de la tension d'alimentation électrique à l'utilisateur.



Fonction du transformateur de régulateur de tension de charge.



Améliorer l'indice de tension



L'indice de tension est l'un des indicateurs importants de la qualité de l'approvisionnement en électricité. La régulation opportune de la tension de charge peut assurer cet indice et répondre aux besoins de la vie des personnes et de la production industrielle et agricole.



Améliorer la capacité de compensation réactive et augmenter le taux de connexion du condensateur



En tant que dispositif de compensation réactive, la puissance de sortie réactive des condensateurs électriques est proportionnelle au carré de la tension de travail. Lorsque la tension de fonctionnement du système électrique diminue, l'effet de compensation sera affaibli; lorsque la tension active augmente, le transformateur de régulation de charge surcompensera l'équipement électrique, ce qui entraînera une augmentation de la tension de borne et un dépassement de la norme, ce qui peut endommager l'isolation de l'équipement et provoquer des accidents. Afin d'empêcher le système électrique de renvoyer de la puissance réactive, d'arrêter l'équipement de compensation réactive et de provoquer des déchets et des pertes d'équipement réactif, le variateur de dérivation du transformateur principal doit être ajusté en temps opportun pour réguler la tension du bus dans la plage qualifiée. Cela élimine la nécessité de désactiver la compensation du condensateur.



Réduire la consommation d'énergie



Ce n'est que lorsque la tension est proche de la tension nominale que les pertes de transmission de puissance générées dans le réseau de distribution du système électrique seront minimes. Le moyen le plus économique et raisonnable consiste à utiliser un transformateur on-load pour maintenir la tension du bus de la sous-station qualifiée et permettre à l'équipement électrique de fonctionner à la tension nominale.

Paramètres De Performance

Capacité nominale (kVA)

Le groupe Voltage

Le groupe vectoriel

Défaite (W)

Courant sans charge ( %)

Voltage d'impédance ( %)

Dimension des limites (L × W × H, mm)

Poids (kg)

pour HV (kV)

par LV (kV)

Non-perte de charge (W)

Loadloss (W)

2000

35-à 38,5

6.3 et 10,5

par YD11

2300

19200

0.50

6.5

Environ 2460 × 2050 × 2500

2610

2500

2720

20600

0.50

Environ 2340 × 2300 × 2930

3310

3150

35-à 38,5

6.3 et 10,5

3230

24700

0.50

7.0

Environ 2350 × 2350 × 2990

3580

4000

3870

29100

0.50

Environ 2400 × 2410 × 3050

3990

5000

4640

34200

0.50

Environ 2440 × 2450 × 3100

4740

6300

5630

36700

0.50

8.0

Environ 2470 × 2510 × 3170

5120

8000

35-à 38,5

6.3 10,6 et 10,5 11

par YNd11

7870

40600

0.40

Environ 2500 × 2590 × 3230

5880

10000

9280

48000

0.40

Environ 2550 × 2610 × 3250

7770

12500

10940

56800

0.35

8.0

Environ 2780 × 2660 × 3300

8750

16000

13160

70300

0.35

Environ 3020 × 2710 × 3370

9930

20000

15560

82700

0.30

Environ 3250 × 2760 × 3410

12760



Capacité nominale (kVA)

Le groupe VoltageGroup

Le groupe vectoriel

Défaite (W)

Courant sans charge ( %)

Voltage d'impédance ( %)

Dimension des limites (L × W × H, mm)

Poids (kg)

pour HV (kV)

par LV (kV)

Non-perte de charge (W)

Loadloss (W)

2000

35-à 38,5

6.3 et 10,5

par YD11

2300

19200

0.50

6.5

Environ 2460 × 2050 × 2500

2610

2500

2720

20600

0.50

Environ 2340 × 2300 × 2930

3310

3150

35-à 38,5

6.3 et 10,5

3230

24700

0.50

7.0

Environ 2350 × 2350 × 2990

3580

4000

3870

29100

0.50

Environ 2400 × 2410 × 3050

3990

5000

4640

34200

0.50

Environ 2440 × 2450 × 3100

4740

6300

5630

36700

0.50

8.0

Environ 2470 × 2510 × 3170

5120

8000

35-à 38,5

6.3 10,6 et 10,5 11

par YNd11

7870

40600

0.40

Environ 2500 × 2590 × 3230

5880

10000

9280

48000

0.40

Environ 2550 × 2610 × 3250

7770

12500

10940

56800

0.35

8.0

Environ 2780 × 2660 × 3300

8750

16000

13160

70300

0.35

Environ 3020 × 2710 × 3370

9930

20000

15560

82700

0.30

Environ 3250 × 2760 × 3410

12760
